مقایسه معماری‌های AC-Coupled و DC-Coupled در سیستم‌های ذخیره‌سازی خورشیدی

بررسی تفاوت سیستم ذخیره انرژی AC coupled و DC coupled و درک نحوه عملکرد کوپلینگ AC و DC در برق خورشیدی، نقش کلیدی در انتخاب سیستم ذخیره‌سازی مناسب برای پروژه‌های خانگی و صنعتی دارد. در این مقاله به این سوال پاسخ می‌دهیم که کدام معماری تلفات انرژی کمتری در مراحل تبدیل جریان دارد و برای ارتقای نیروگاه‌های خورشیدی موجود (Retrofit) یا ساخت نیروگاه‌های جدید، کدام گزینه اقتصادی‌تر و کارآمدتر است.

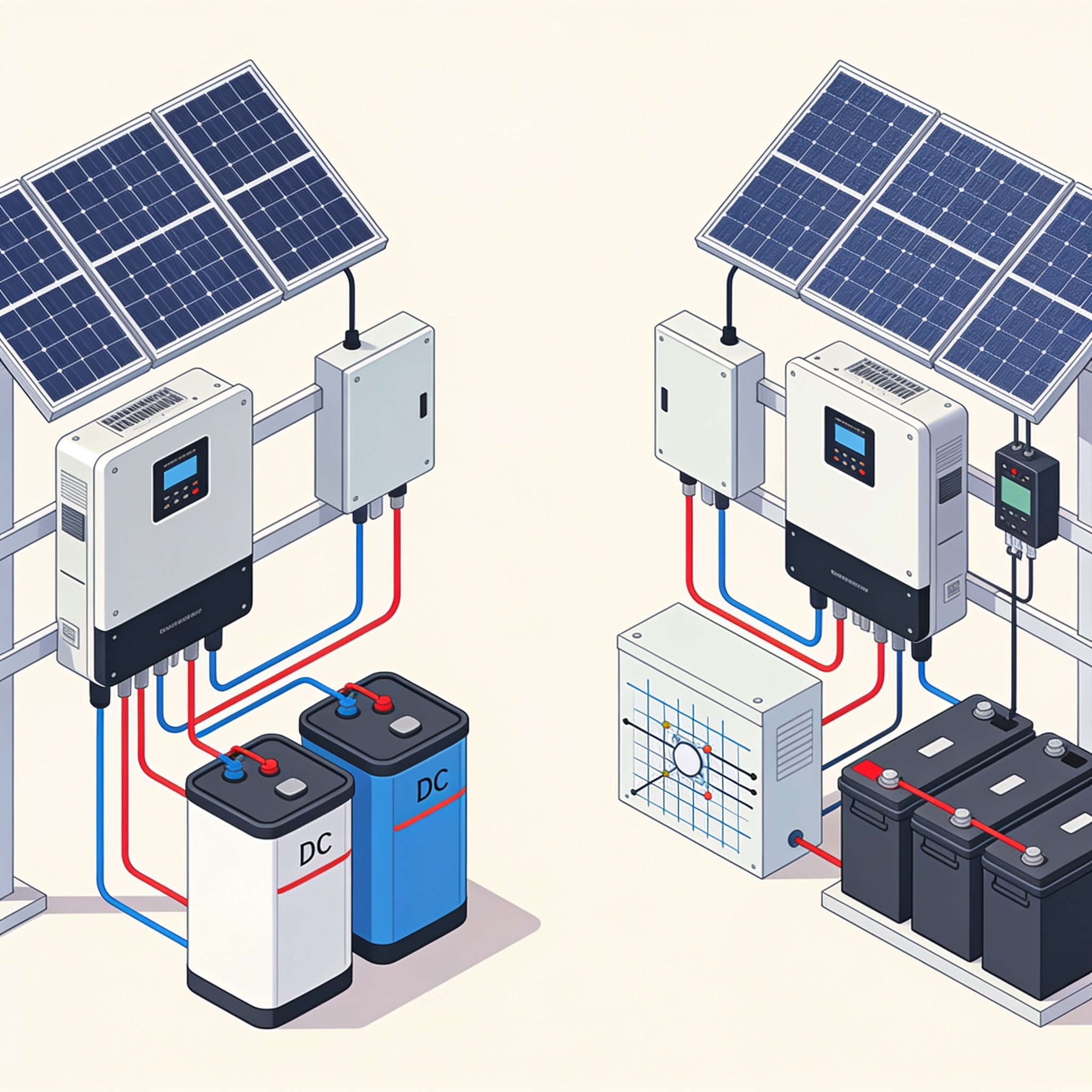

تفاوت سیستم ذخیره انرژی AC coupled و DC coupled چیست؟

تفاوت اصلی این دو معماری در نقطه اتصال سیستم ذخیره‌سازی به شبکه برق خورشیدی است. در معماری DC-Coupled، پنل‌های خورشیدی و مجموعه باتری‌ها هر دو روی یک باس‌بار جریان مستقیم (DC) مشترک قرار می‌گیرند. جریان مستقیم تولیدشده توسط پنل‌ها بدون نیاز به تبدیل به AC، مستقیماً وارد شارژ کنترلر شده و باتری‌ها را شارژ می‌کند. تبدیل برق DC به AC تنها یک‌بار و در زمان تغذیه بارهای مصرفی توسط اینورتر هیبرید انجام می‌گیرد.

در مقابل، سیستم AC-Coupled ذخیره‌ساز انرژی را در سمت جریان متناوب (AC) متصل می‌کند. برق تولیدی پنل‌ها ابتدا توسط اینورتر خورشیدی به جریان متناوب تبدیل شده، سپس برای ذخیره‌سازی در باتری مجدداً توسط اینورتر/شارژر باتری به جریان مستقیم تبدیل می‌شود. برای آشنایی با ساختار دقیق این تجهیزات می‌توانید راهنمای اجزای اصلی سیستم ذخیره‌سازی انرژی را بررسی کنید.

کدام معماری (کوپلینگ AC یا DC) تلفات انرژی کمتری دارد؟

از دیدگاه مهندسی، هر مرحله تبدیل توان الکتریکی با اتلاف حرارتی همراه است. در معماری AC-Coupled، جریان الکتریکی در مسیر کامل شارژ و دشارژ معمولاً سه مرحله تبدیل (DC به AC، سپس AC به DC و در نهایت DC به AC) را طی می‌کند. سامانه‌های کوپلینگ AC به دلیل این مراحل تبدیل متعدد، معمولاً راندمان رفت و برگشت کلی بین ۹۰ تا ۹۴ درصد ثبت می‌کنند.

در سمت باتری، راندمان رفت و برگشت (Round-Trip Efficiency) در باتری‌های لیتیوم‌آهن‌فسفات (LFP) بین ۹۲ تا ۹۵ درصد گزارش می‌شود. برای درک شفاف تفاوت تلفات در دو معماری، محاسبه گام به گام زیر را برای یک خروجی روزانه ۱۰ کیلووات‌ساعتی با فرض ضریب راندمان ۹۷٪ برای هر مرحله تبدیل مبدل‌ها بررسی می‌کنیم:

محاسبه گام به گام مسیر AC-Coupled: 1. توان تولیدی اولیه پنل‌های خورشیدی = ۱۰.۰۰ کیلووات‌ساعت (DC) 2. تبدیل مرحله اول (PV DC به AC اینورتر): ۱۰.۰۰ × ۰.۹۷ = ۹.۷۰ کیلووات‌ساعت 3. تبدیل مرحله دوم (AC به DC شارژر باتری): ۹.۷۰ × ۰.۹۷ = ۹.۴۰۹ کیلووات‌ساعت 4. ذخیره‌سازی در باتری LFP با راندمان ۹۵٪: ۹.۴۰۹ × ۰.۹۵ = ۸.۹۳۸۵ کیلووات‌ساعت 5. تبدیل مرحله سوم (DC باتری به AC مصرفی): ۸.۹۳۸۵ × ۰.۹۷ = ۸.۶۷۰۳ کیلووات‌ساعت 6. راندمان کل سیستم AC-Coupled: (۸.۶۷۰۳ ÷ ۱۰.۰۰) × ۱۰۰ = ۸۶.۷۰ درصد

محاسبه گام به گام مسیر DC-Coupled: 1. توان تولیدی اولیه پنل‌های خورشیدی = ۱۰.۰۰ کیلووات‌ساعت (DC) 2. انتقال به باس‌بار DC و شارژر: ۱۰.۰۰ × ۰.۹۸ = ۹.۸۰ کیلووات‌ساعت 3. ذخیره‌سازی در باتری LFP با راندمان ۹۵٪: ۹.۸۰ × ۰.۹۵ = ۹.۳۱ کیلووات‌ساعت 4. تنها مرحله تبدیل (DC باتری به AC مصرفی): ۹.۳۱ × ۰.۹۷ = ۹.۰۳۰۷ کیلووات‌ساعت 5. راندمان کل سیستم DC-Coupled: (۹.۰۳۰۷ ÷ ۱۰.۰۰) × ۱۰۰ = ۹۰.۳۱ درصد

این محاسبه نشان می‌دهد که معماری DC-Coupled در نیروگاه‌های جدید تلفات حرارتی کمتری ایجاد می‌کند.

در کاربردهای تجاری و صنعتی، سیستم‌های ذخیره‌سازی انرژی برای اهدافی نظیر پیک‌سایی (Peak Shaving) متکی بر باتری‌های لیتیومی با فناوری لیتیوم‌آهن‌فسفات (LFP) هستند. در این مقیاس، اینورتر سه‌فاز صنعتی (PCS) ولتاژ DC باتری‌ها را به برق AC سه‌فاز استاندارد ۳۸۰ الی ۴۰۰ ولت تبدیل می‌کند تا مستقیماً وارد مدار توزیع کارخانه شود.

مزایا و معایب اضافه کردن باتری خورشیدی به سیستم‌های نصب‌شده قبلی (Retrofit)

در صورت وجود نیروگاه خورشیدی آن‌گرید فعال، تغییر آن به سیستم DC-Coupled نیازمند تعویض اینورتر موجود با اینورتر هیبرید و بازطراحی استرینگ‌هاست که هزینه بالایی دارد. در پروژه اصلاحی (Retrofit)، سیستم AC-Coupled انتخاب مهندسی منطقی‌تری است؛ زیرا بدون دستکاری تجهیزات موجود، مجموعه باتری و اینورتر اختصاصی به باس‌بار AC ساختمان متصل می‌شود.

جهت ارزیابی دقیق نیاز پروژه‌تان، مطالعه مقاله کدام سیستم ذخیره انرژی مناسب شماست پیشنهاد می‌شود.

جدول زیر ویژگی‌های دو معماری را خلاصه می‌کند:

پارامتر فنی	معماری DC-Coupled	معماری AC-Coupled
تعداد مراحل تبدیل جریان	تک مرحله‌ای در تخلیه	سه مرحله تبدیل (DC به AC، سپس DC و مجدد AC)
راندمان کل سیستم	بالاتر (تلفات حرارتی کمتر)	بین ۹۰ تا ۹۴ درصد
کاربرد اصلی	احداث نیروگاه خورشیدی جدید	ارتقای نیروگاه‌های موجود (Retrofit)
راندمان رفت و برگشت باتری LFP	۹۲ تا ۹۵ درصد	۹۲ تا ۹۵ درصد

راهنمای انتخاب اینورتر و سیستم‌های ذخیره‌سازی برای ایران

برای پروژه‌های خانگی و صنعتی در ایران، انتخاب تجهیزاتی که در برابر قطع برق پایدار باشند اهمیت دارد. اینورترهای خورشیدی معتبر معمولاً دارای ۵ الی ۱۰ سال گارانتی رسمی هستند. ترکیب اینورترهای هیبرید با باتری‌های LFP راهکاری مدرن برای تأمین برق اضطراری بی‌وقفه، حذف هزینه‌های سوخت ژنراتور و مدیریت مصرف انرژی است.
