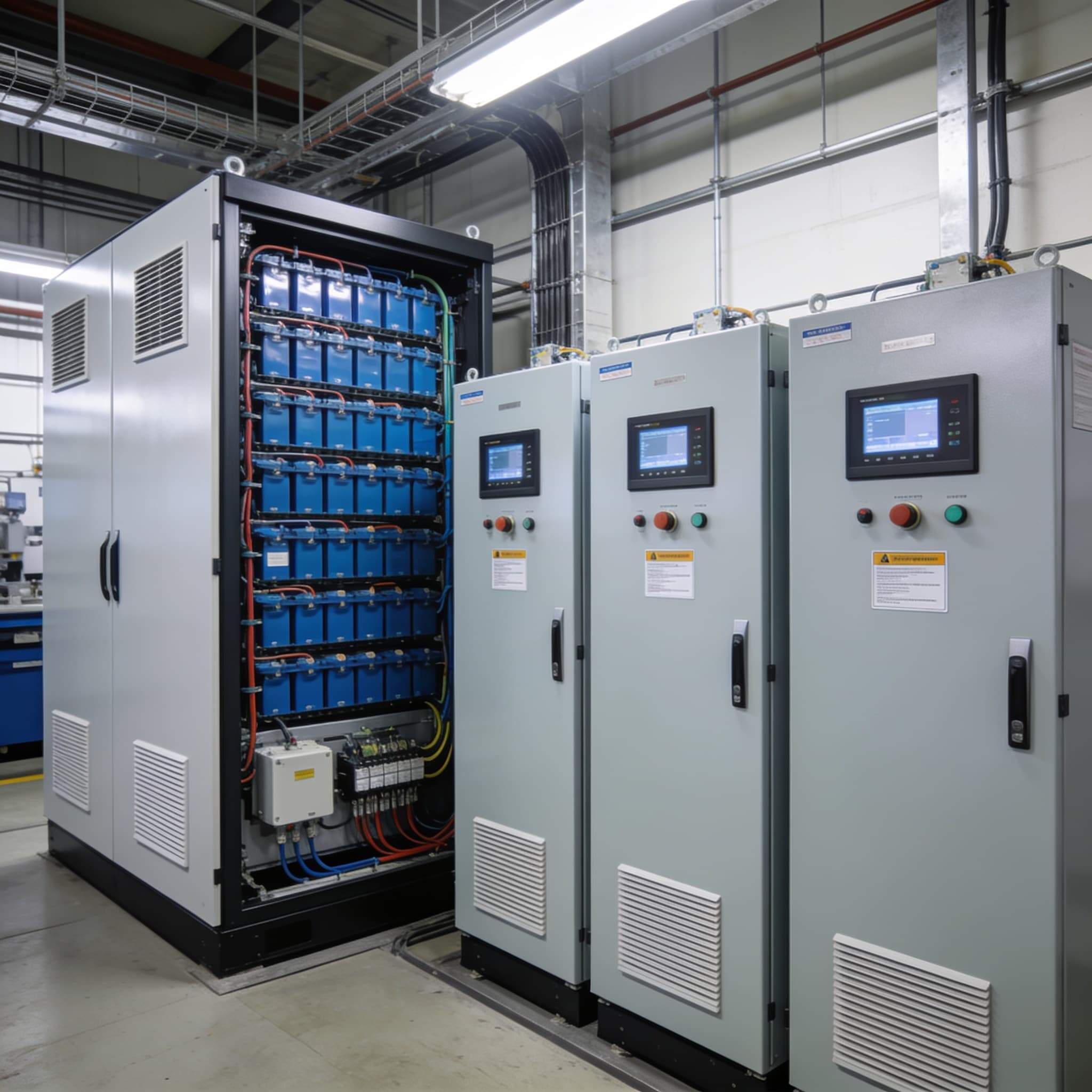

مدیریت بارهای موتوری در ESS و جلوگیری از ارور Overload اینورتر صنعتی

موضوع مدیریت بارهای موتوری در ESS و جلوگیری از ارور Overload اینورتر صنعتی از مهم‌ترین چالش‌های مهندسی در طراحی سیستم‌های ذخیره‌سازی انرژی تجاری است. راه‌اندازی بارهای سلفی سنگین مانند پمپ‌های آب صنعتی و الکتروموتورها در واحدهای تجاری و تولیدی، همواره یکی از دغدغه‌های اصلی در تامین برق اضطراری محسوب می‌شود. بسیاری از صاحبان صنایع هنگام قطع برق شبکه و انتقال بار بر روی سیستم ذخیره‌سازی انرژی، با خروج ناگهانی اینورتر از مدار روبرو می‌شوند. در این مقاله به بررسی علل الکتریکی این پدیده و روش‌های مهندسی مهار آن می‌پردازیم.

چرا هنگام روشن شدن پمپ آب صنعتی، اینورتر خورشیدی یا سیستم ESS ارور اضافه بار (Overload) می‌دهد؟

علت اصلی بروز خطای اضافه بار هنگام استارت پمپ‌های آب و بارهای سلفی صنعتی، پدیده جریان هجومی (Inrush Current) است. مطابق استانداردهای NEMA MG 1 و NEC مقاله ۴۳۰، جریان راه‌اندازی الکتروموتورهای القایی سه فاز در روش راه‌اندازی مستقیم (DOL) معادل ۶ تا ۸ برابر جریان نامی (FLA) موتور است. این جهش شدید و ناگهانی جریان در کسری از ثانیه رخ می‌دهد. هرچند این زمان کوتاه است، اما توان لحظه‌ای درخواستی از توان خروجی نامی سیستم ذخیره‌سازی فراتر رفته و مدارهای حفاظتی اینورتر تجاری را فعال می‌کند تا از آسیب به قطعات الکترونیک قدرت جلوگیری شود.

در مقایسه با دیزل‌ژنراتورهای قدیمی که دود، ضایعات سوختی و هزینه‌های نگهداری سنگینی دارند، سیستم‌های ذخیره‌سازی مدرن واکنش بسیار سریع‌تری به تغییرات بار نشان می‌دهند. اما برای استفاده بهینه از سیستم‌های پیشرفته ذخیره‌سازی، مهار جریان استارت اولیه ضروری است.

چطور جریان راه انداز الکتروموتور سنگین را در سیستم‌های برق اضطراری خورشیدی مهار کنیم؟

برای مهار جریان راه‌اندازی الکتروموتورهای سنگین در سیستم‌های ذخیره‌سازی انرژی، باید از تجهیزات کنترل راه‌اندازی مناسب مانند درایوهای دور متغیر (VFD) یا سافت‌استارترها استفاده کرد. این تجهیزات با کنترل ولتاژ یا فرکانس ورودی به الکتروموتور، از ایجاد پیک‌های جریان شدید جلوگیری می‌کنند و مانع از شوک الکتریکی به اینورتر سه‌فاز می‌شوند.

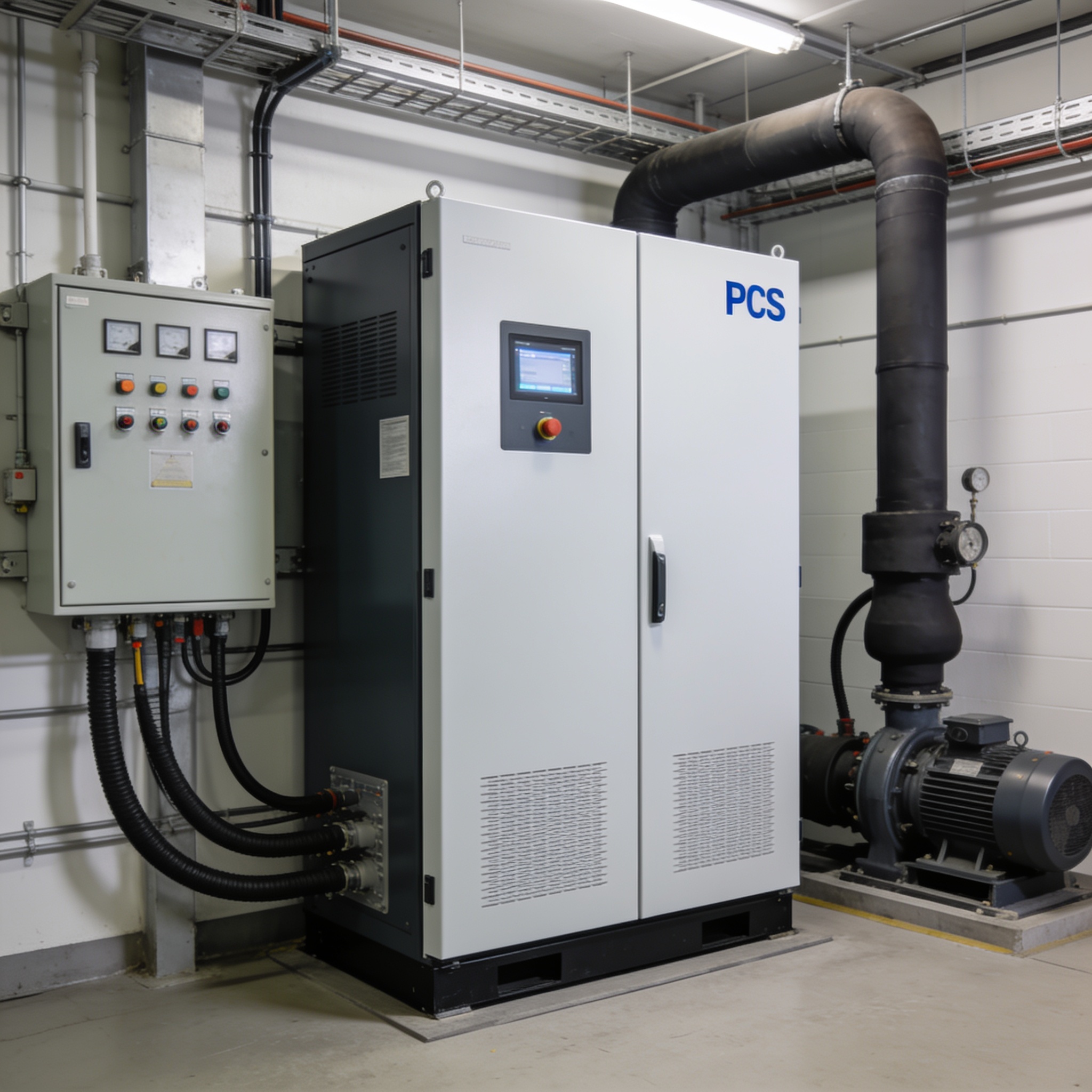

همچنین انتخاب درست اینورتر سه‌فاز صنعتی (PCS) اهمیت بالایی دارد. اینورتر سه‌فاز صنعتی (PCS) ولتاژ DC باتری‌ها را به برق AC سه‌فاز استاندارد ۳۸۰ الی ۴۰۰ ولت تبدیل می‌کند. هنگام استفاده از تجهیزات راه انداز نرم، توان نامی PCS بدون نیاز به سایزینگ بیش از حد برای پوشش دادن جریان ۶ تا ۸ برابری، دقیقاً متناسب با توان کارکرد مداوم بارها انتخاب می‌شود. برای اطمینان از عملکرد پایدار باتری‌ها در این سیستم‌ها، می‌توانید مقاله تست ظرفیت باتری‌های لیتیوم آهن فسفات را مطالعه کنید.

تحلیل تکنیکال مهار جریان استارت با درایو و سافت‌استارتر

در روش راه‌اندازی مستقیم، جریان بالا به طور ناگهانی وارد سیم‌پیچ‌های الکتروموتور می‌شود. استفاده از سافت‌استارتر با کنترل ولتاژ تدریجی، جریان راه‌اندازی بارهای موتوری و پمپ‌های سنگین را به حدود ۲ تا ۳ برابر جریان نامی کاهش می‌دهد. از سوی دیگر، استفاده از درایو دور متغیر (VFD) جریان راه‌اندازی الکتروموتورهای صنعتی را به سطح نزدیک به جریان نامی (حدود ۱ تا ۱.۵ برابر FLA) محدود می‌کند.

محاسبه اینورتر سه‌فاز برای موتور ۳۰ اسب بخار

برای درک دقیق نحوه سایزینگ اینورتر سه‌فاز (PCS) و بررسی عددی اثر تجهیزات راه انداز، محاسبات گام به گام زیر برای یک الکتروموتور ۳۰ اسب بخار (۲۲ کیلووات) در ولتاژ AC سه‌فاز استاندارد ۳۸۰ ولت بر اساس استانداردهای NEMA MG 1 و NEC مقاله ۴۳۰ انجام می‌شود:

1. محاسبه توان نامی موتور به کیلووات: 30 HP × 0.746 kW/HP = 22.38 kW

2. محاسبه جریان نامی (FLA) در ولتاژ ۳۸۰ ولت AC (با ضریب توان 0.85 و راندمان 0.90): 22380 W / (1.732 × 380 V × 0.85 × 0.90) = 44.46 A

3. محاسبه جریان پیک راه‌اندازی در روش مستقیم (DOL) با ضریب ۶ تا ۸ برابر FLA: - حداقل جریان پیک: 44.46 A × 6 = 266.76 A - حداکثر جریان پیک: 44.46 A × 8 = 355.68 A

4. محاسبه جریان پیک راه‌اندازی با سافت‌استارتر با ضریب ۲ تا ۳ برابر FLA: - حداقل جریان پیک: 44.46 A × 2 = 88.92 A - حداکثر جریان پیک: 44.46 A × 3 = 133.38 A

5. محاسبه جریان پیک راه‌اندازی با درایو VFD با ضریب ۱ تا ۱.۵ برابر FLA: - حداقل جریان پیک: 44.46 A × 1 = 44.46 A - حداکثر جریان پیک: 44.46 A × 1.5 = 66.69 A

6. محاسبه توان ظاهری نامی موتور و توان لحظه‌ای PCS در ولتاژ ۳۸۰ ولت: توان ظاهری نامی موتور = (1.732 × 380 V × 44.46 A) / 1000 = 29.26 kVA

• توان لحظه‌ای PCS مورد نیاز در روش مستقیم (DOL) با ضریب ۸ برابر: 29.26 kVA × 8 = 234.08 kVA

• توان لحظه‌ای PCS مورد نیاز با سافت‌استارتر با ضریب ۳ برابر: 29.26 kVA × 3 = 87.78 kVA

• توان لحظه‌ای PCS مورد نیاز با VFD با ضریب ۱.۵ برابر: 29.26 kVA × 1.5 = 43.89 kVA

این محاسبات نشان می‌دهد که استفاده از VFD نیاز به ظرفیت kVA لحظه‌ای اینورتر سه‌فاز (PCS) را از ۲۳۴.۰۸ کیلوولت‌آمپر در روش مستقیم به ۴۳.۸۹ کیلوولت‌آمپر کاهش می‌دهد.

نقش سیستم مدیریت انرژی (EMS) و تنظیمات PCS در مدیریت بارهای موتوری و پیک‌سایی

سیستم‌های ذخیره‌سازی انرژی تجاری و صنعتی برای پیک‌سایی از باتری‌های لیتیومی با فناوری لیتیوم‌آهن‌فسفات (LFP) استفاده می‌کنند. این باتری‌ها علاوه بر طول عمر بالا و ایمنی فوق‌العاده، قابلیت شارژ و دشارژ سریع را برای جبران نوسانات بار فراهم می‌سازند.

در یک نیروگاه تجاری یا صنعتی هیبرید، سیستم مدیریت انرژی (EMS) به همراه تنظیمات پیشرفته PCS وظیفه پایش لحظه‌ای بارهای تجاری را بر عهده دارد. نرم‌افزار EMS با زمان‌بندی هوشمند و اولویت‌بندی استارت موتورها، از هم‌زمانی جریان هجومی چند بار سنگین جلوگیری می‌کند. همچنین هنگام قطع برق شبکه، سیستم EMS به صورت هوشمند توان ذخیره‌شده در باتری‌های LFP را جهت تامین پایدار برق AC سه‌فاز ۳۸۰ الی ۴۰۰ ولت هدایت کرده و عملکرد کل مجموعه را بدون توقف تضمین می‌نماید.

استفاده از سیستم‌های ذخیره‌سازی انرژی مدرن به همراه کنترل‌کننده‌های موتوری مناسب، جایگزینی کاملاً اقتصادی، بی‌صدا و کارآمد برای دیزل‌ژنراتورها و سیستم‌های سنتی UPS بوده و راهکاری ایده‌آل برای صنایع مدرن محسوب می‌شود.
