ممیزی انرژی بارهای ضربه‌ای و تعیین سایز ESS صنعتی

اجرای ممیزی انرژی بارهای ضربه‌ای و تعیین سایز ESS صنعتی از راهکارهای کلیدی برای ارتقای کیفیت توان و حذف نوسانات شدید ولتاژ در خطوط تولید سنگین است. بارهای ضربه‌ای و نوسانات شدید جریان در صنایع سنگین، از جمله دستگاه‌های پرس، جوشکاری نقطه‌ای و کوره‌های القایی، چالش‌های جدی برای شبکه برق داخلی کارخانه‌ها ایجاد می‌کنند. این نوسانات لحظه‌ای باعث افت ولتاژ شدید، قطع کلیدهای حفاظتی، آسیب به تجهیزات حساس و در نهایت جریمه‌های سنگین دیماند مصرفی می‌شوند. راهکار مدرن و کارآمد برای حل این مشکل، استفاده از سیستم‌های ذخیره‌سازی انرژی باتری (BESS) به همراه اینورترهای پرسرعت صنعتی است.

چالش‌های فنی و پیامدهای بارهای ضربه‌ای بر شبکه برق کارخانه

در خطوط تولید سنگین، راه‌اندازی و کارکرد تجهیزاتی مانند پرس‌های هیدرولیک و دستگاه‌های جوش، جریان‌های هجومی بسیار بلندی در کسر کوتاهی از ثانیه ایجاد می‌کنند. دیزل‌ژنراتورها و ژنراتورهای سنتی پاسخ دینامیکی کندی دارند و توانایی جبران میلی‌ثانیه‌ای این پیک‌های لحظه‌ای را ندارند. این تاخیر در پاسخ‌دهی منجر به افت ولتاژ شبکه کارخانه، ایجاد هارمونیک و کاهش کیفیت توان می‌شود.

ممیزی انرژی صنعتی و تحلیل پروفیل بار خطوط تولید

برای مدیریت دقیق بارهای نوسانی، اولین گام اجرای ممیزی انرژی صنعتی با استفاده از دستگاه‌های آنالیزور کیفیت توان با نرخ نمونه‌برداری بالا است. نمونه‌برداری با فرکانس بالا امکان ثبت پیک‌های جریان میلی‌ثانیه‌ای را فراهم می‌کند که در کنتورهای معمولی دیده نمی‌شوند. با استخراج پروفیل بار لحظه‌ای، دامنه توان راکتیو و اکتیو در لحظه ضربه مشخص شده و بستر محاسباتی دقیق برای سایزینگ تجهیزات ذخیره‌سازی فراهم می‌گردد.

چگونه جریمه دیماند و پیک مصرف را در کارگاه‌های دارای دستگاه‌های پرس و جوش کاهش دهیم؟

برای کاهش جریمه دیماند و افت ولتاژ در کارگاه‌های دارای بارهای ضربه‌ای، استفاده از سیستم ذخیره‌سازی انرژی صنعتی (BESS) راهکار اصلی است. سیستم‌های ذخیره‌سازی انرژی تجاری و صنعتی برای پیک‌سایی از باتری‌های لیتیومی با فناوری لیتیوم‌آهن‌فسفات (LFP) استفاده می‌کنند. این سیستم‌ها با تزریق سریع توان در لحظه وقوع بار ضربه‌ای، فشار را از روی شبکه اصلی برق برمی‌دارند و منحنی مصرف کارخانه را هموار می‌سازند. البته اگر هدف کارخانه تامین برق برای قطعی‌های چند روزه و طولانی‌مدت باشد، ژنراتورهای پایه یا ترکیب آن با نیروگاه خورشیدی مکمل لازم خواهد بود، چرا که ذخیره‌ساز باتری عمدتاً برای پاسخ‌دهی سریع و پیک‌سایی بهینه‌سازی شده است.

نحوه محاسبه سایز سیستم ذخیره‌سازی انرژی (ESS) برای کارخانه‌های با بار نوسانی و ضربه‌ای

تعیین سایز ESS شامل دو بخش اصلی تعیین توان اینورتر (PCS) و تعیین ظرفیت باتری است. اینورتر سه‌فاز صنعتی (PCS) ولتاژ DC باتری‌ها را به برق AC سه‌فاز استاندارد ۳۸۰ الی ۴۰۰ ولت تبدیل می‌کند.

نمونه محاسباتی گام‌به‌گام:

فرض کنید یک کارخانه دارای توان مجاز شبکه برابر ۳۰۰ کیلووات است، اما هنگام راه‌اندازی دستگاه پرس، پیک ضربه‌ای مصرف به ۵۰۰ کیلووات می‌رسد. مدت زمان این پیک ضربه‌ای ۱۰ ثانیه است.

1. محاسبه توان اینورتر PCS: توان اینورتر از تفاضل توان پیک و توان مجاز شبکه به دست می‌آید: 500 kW - 300 kW = 200 kW بنابراین اینورتر PCS باید حداقل توان ۲۰۰ کیلووات را پشتیبانی کند.

2. محاسبه انرژی مورد نیاز در طول ضربه: مدت زمان ۱۰ ثانیه برابر ۱۰ تقسیم بر ۳۶۰۰ ساعت است (حدود ۰.۰۰۲۷۷۸ ساعت). انرژی مورد نیاز به صورت زیر محاسبه می‌شود: 200 kW × (10 ÷ 3600) = 0.556 kWh

3. محاسبه ظرفیت واقعی باتری LFP: با احتساب بازدهی ۹۵٪ (۰.۹۵) و عمق تخلیه مجاز (DoD) برابر ۸۰٪ (۰.۸۰)، ابتدا ضریب بهره‌وری کل ضرب می‌شود: 0.95 × 0.80 = 0.76 سپس ظرفیت مورد نیاز باتری محاسبه می‌گردد: 0.556 kWh ÷ 0.76 = 0.732 kWh

همچنین در محاسبات کابل‌کشی فشار ضعیف DC بین بانک باتری و اینورتر، توجه به تلفات حرارتی ضروری است؛ افت توان حرارتی و تلفات اتلاف انرژی در کابل DC از رابطه P = I^2 × R پیروی می‌کند و انتخاب کابل با مقاومت کم، تلفات را به حداقل می‌رساند.

نقش سیستم مدیریت انرژی (EMS) در پایش بارهای لحظه‌ای و نوسانات شدید جریان

سیستم مدیریت انرژی (EMS) مغز متفکر BESS است که با پایش مداوم جریان و ولتاژ شبکه، در زمان بروز بار ضربه‌ای، فرمان تخلیه سریع را به PCS صادر می‌کند. این پاسخ دینامیکی در کمتر از چند میلی‌ثانیه رخ می‌دهد. EMS با تنظیم هوشمند شیب توان تزریقی، از شکل‌گیری افت ولتاژ در خطوط تولید جلوگیری کرده و ضریب توان کارخانه را اصلاح می‌کند.

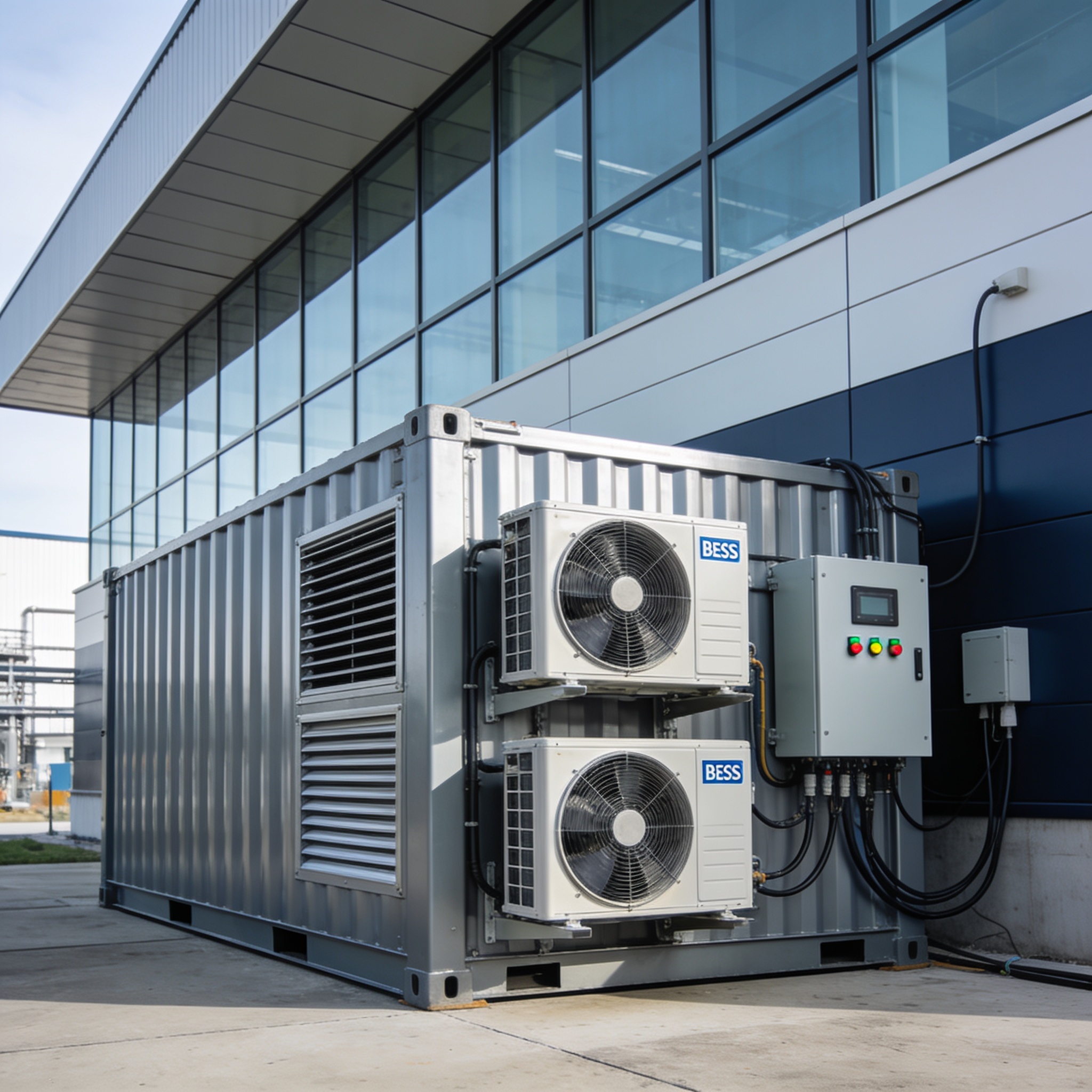

الزامات نصب و کنترل شرایط محیطی BESS در کارخانجات صنعتی

عملکرد و طول عمر باتری‌های LFP به شدت تابع شرایط دمایی محیط نصب است. محدوده دمایی بهینه برای کارکرد باتری‌های LFP جهت دستیابی به حداکثر عمر سیکلی و راندمان بین ۱۵ تا ۳۰ درجه سانتی‌گراد است. بنابراین، کانتینرها و اتاق‌های نصب BESS در محیط‌های صنعتی باید مجهز به سیستم‌های تهویه مطبوع HVAC استاندارد و کنترل رطوبت باشند تا عملکرد پایدار سیستم در طول سال تضمین شود.

استفاده از سیستم‌های BESS با اینورترهای مدرن و باتری‌های LFP، پاسخی مهندسی و کارآمد به نوسانات بار و جریمه‌های دیماند در صنایع است.
