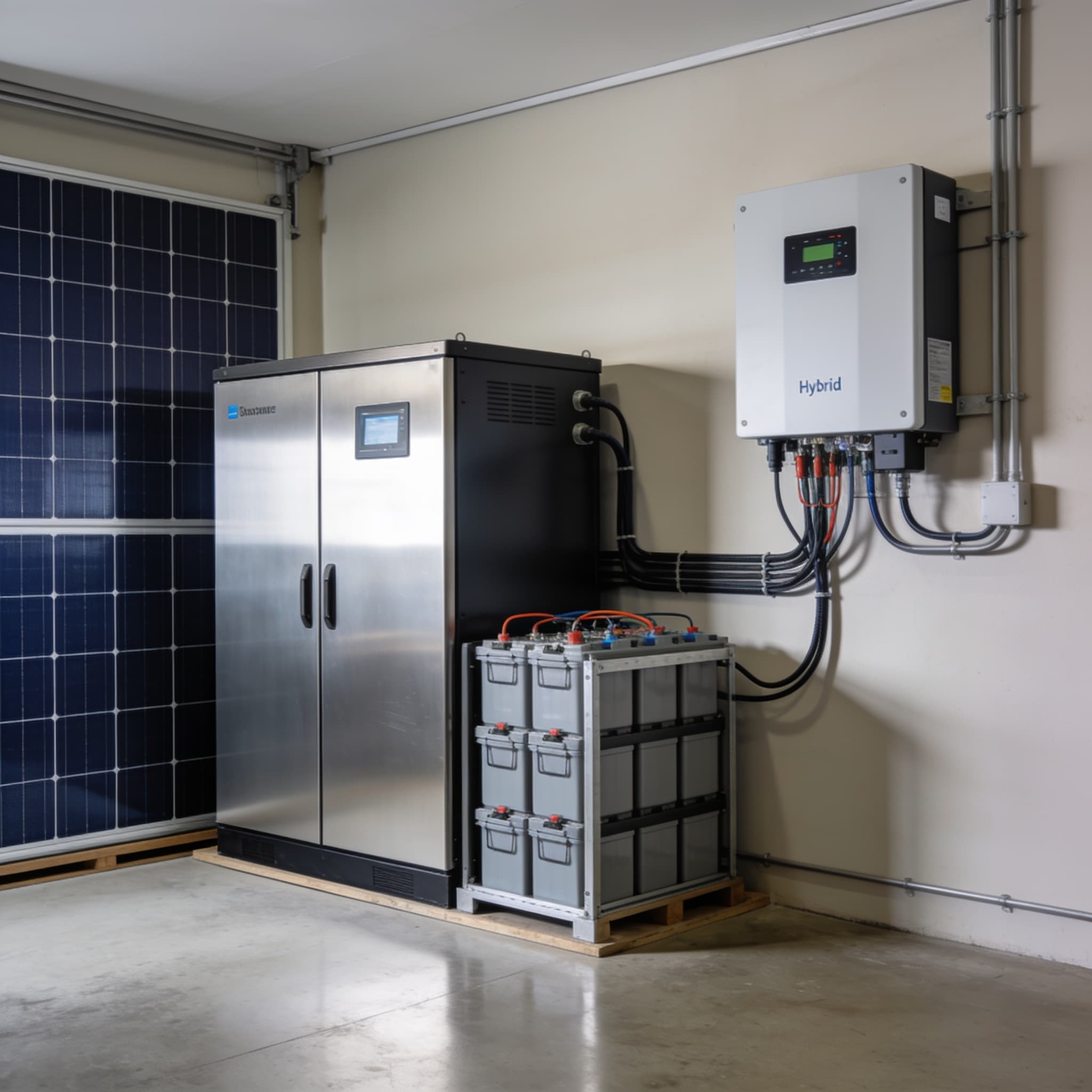

ارتباط BMS و اینورتر هیبرید و بررسی معماری باتری LFP

در سیستم‌های ذخیره‌سازی انرژی خورشیدی، باتری‌های لیتیوم‌آهن‌فسفات (LFP) به دلیل ایمنی بالا، عمر سیکلی طولانی و راندمان قابل‌توجه، جایگزین برتر باتری‌های قدیمی و دیزل‌ژنراتورها محسوب می‌شوند. با این حال، بهره‌برداری بهینه و ایمن از این سلول‌ها بدون وجود یک سیستم مدیریت باتری (BMS) هوشمند امکان‌پذیر نیست. مغز متفکر هر پک باتری، سیستم مدیریت آن است که ایمنی، پایداری و طول عمر سیستم را تضمین می‌کند و تعامل مستقیمی با اینورترهای هیبرید دارد.

عملکرد bms باتری لیتیومی خورشیدی چگونه است؟

سیستم مدیریت باتری (BMS) وظیفه پایش لحظه‌ای پارامترهای حیاتی سلول‌ها مانند ولتاژ، جریان و دما را بر عهده دارد تا از قرارگیری باتری در محدوده کاری امن اطمینان حاصل کند. معماری سخت‌افزاری BMS شامل سنسورهای دقیق، واحدهای پردازشی و سوئیچ‌های قطع و وصل قدرت است. این سیستم با جمع‌آوری داده‌ها از تک‌تک سلول‌ها، وضعیت شارژ و سلامت پک را محاسبه کرده و در صورت بروز هرگونه اختلال، فرمان قطع صادر کرده یا پارامترهای شارژ را از طریق اینورتر تنظیم می‌کند.

بخش سخت‌افزاری BMS با سنجش مستقیم ولتاژ سلول‌ها و جریان کل، مدار را در برابر اتصال کوتاه یا اضافه جریان ناگهانی حفاظت می‌کند. در لایه نرم‌افزاری، الگوریتم‌های هوشمند پایش می‌شوند تا میزان مصرف و شارژ باتری به‌طور دقیق کنترل گردد. این ترکیب دو لایه سخت‌افزار و نرم‌افزار باعث می‌شود سیستم ذخیره‌سازی خورشیدی در مقایسه با سیستم‌های برق اضطراری سنتی، پاسخی بسیار سریع‌تر و ایمن‌تر به نوسانات بار ارائه دهد.

مکانیزم‌های حفاظتی دوسطحی و روش‌های بالانس سلول‌ها

حفاظت در BMS در دو سطح مجزا انجام می‌شود: لایه سخت‌افزاری به عنوان خط مقدم دفاعی، واکنش آنی به فراتر رفتن ولتاژ یا جریان از حدود بحرانی نشان می‌دهد و مدار را قطع می‌کند. لایه نرم‌افزاری نیز با تحلیل روند تغییرات، قبل از رسیدن به شرایط خطرناک، اقدامات پیشگیرانه مانند کاهش جریان شارژ را اعمال می‌نماید.

یکی از کلیدی‌ترین وظایف سیستم مدیریت باتری، بالانس کردن سلول‌های باتری (Cell Balancing) است. به دلیل تفاوت‌های جزئی ساختاری در فرایند تولید، میزان ولتاژ سلول‌های مختلف در حین شارژ و دشارژ دقیقاً یکسان باقی نمی‌ماند. اگر این نابرابری مدیریت نشود، برخی سلول‌ها زودتر به حد اشباع یا تخلیه کامل می‌رسند که این امر موجب کاهش ظرفیت کل پک و افزایش ریسک آسیب حرارتی می‌شود. BMS با روش‌های بالانس غیرفعال یا فعال، ولتاژ همه سلول‌ها را یکنواخت نگه می‌دارد تا کل ظرفیت باتری قابل استفاده باشد.

ارتباط BMS و اینورتر هیبرید از طریق پروتکل‌های CAN و RS485

برای دستیابی به حداکثر راندمان، BMS باید اطلاعات دقیق باتری را به صورت پیوسته به اینورتر هیبرید ارسال کند. این ارتباط معمولاً از طریق پروتکل‌های صنعتی RS485 یا CAN انجام می‌گیرد. از طریق این بسترهای ارتباطی، BMS محدودیت‌های ولتاژی و جریانی لحظه‌ای را به اینورتر اعلام می‌کند تا اینورتر بر اساس وضعیت واقعی باتری، توان ورودی از پنل‌های خورشیدی یا شبکه را بهینه‌سازی کند.

عدم برقراری صحیح این ارتباط هوشمند باعث می‌شود که اینورتر نتواند رفتار شارژ و دشارژ را متناسب با وضعیت واقعی باتری تنظیم کند و سیستم دچار توقف عملکرد شود. برای بررسی دقیق‌تر مراحل رفع اشکال قطعی و عدم هماهنگی در این تجهیزات، مطالعه راهنمای عیب‌یابی قطع برق اینورتر هیبرید راهکارهای عملی مناسبی ارائه می‌دهد.

خطاهای رایج BMS باتری خورشیدی (مانند خطای ارتباطی و ولتاژ غیرمجاز)

شناخت کدهای خطا در اینورترهای هیبرید به مجریان و کاربران کمک می‌کند تا اختلالات سیستم ذخیره‌سازی را به سرعت عیب‌یابی کنند. در اینورترهای دیه، دو کد خطای رایج مربوط به باتری و سیستم مدیریت آن دیده می‌شود:

• کد خطای F58: کد خطای F58 در اینورترهای دیه نشان‌دهنده خطای ارتباطی BMS باتری (BMS Communication Fault) است. این خطا زمانی رخ می‌دهد که کابل ارتباطی CAN یا RS485 دچار قطعی یا اختلال شده باشد، یا پروتکل ارتباطی انتخاب‌شده در تنظیمات اینورتر با BMS ناهمخوان باشد.
• کد خطای F56: کد خطای F56 در اینورترهای دیه بیانگر ولتاژ پایین باتری یا گذر از آستانه قطع دشارژ (Battery Low Voltage) است. این وضعیت هنگام تخلیه بیش از حد باتری یا افت ناگهانی ولتاژ تحت بارهای سنگین رخ می‌دهد.

با مشاهده این خطاها، بررسی اتصالات فیزیکی کابل‌های داده، بازبینی تنظیمات پروتکل در منوی اینورتر و اطمینان از شارژ اولیه و ولتاژ مناسب پک باتری نخستین اقدام‌های عیب‌یابی هستند.

راهکارهای کاربردی تنظیمات دمایی برای مجریان سیستم‌های خورشیدی

کنترل دمای محیطی یکی از مهم‌ترین عوامل در حفظ سلامت و طول عمر باتری‌های لیتیومی است. محدوده دمایی بهینه برای کارکرد باتری‌های LFP جهت دستیابی به حداکثر عمر سیکلی و راندمان بین 15 تا 30 درجه سانتی‌گراد است. خروج از این محدوده دمایی می‌تواند راندمان شیمیایی سلول‌ها را کاهش داده و فشار مضاعفی به BMS وارد کند.

برای محاسبه دقیق دامنه مجاز نوسانات دمایی محیط نصب، محاسبات زیر انجام می‌شود: حد بالای دمای بهینه = ۳۰ درجه سانتی‌گراد حد پایین دمای بهینه = ۱۵ درجه سانتی‌گراد دامنه نوسان دمایی = حد بالا - حد پایین دامنه نوسان دمایی = ۳۰ - ۱۵ دامنه نوسان دمایی مجاز = ۱۵ درجه سانتی‌گراد

این نوسان ۱۵ درجه‌ای، حداکثر بازه مجاز تغییرات دما در محیط نگهداری باتری است که سیستم تهویه باید آن را تضمین کند. مجریان سیستم‌های خورشیدی باید محل نصب باتری‌ها را به‌گونه‌ای طراحی کنند که تهویه مناسب برقرار بوده و دمای محیط در این محدوده استاندارد حفظ شود. همچنین به‌روزرسانی منظم فریم‌ور BMS و اینورتر، انطباق کامل پروتکل‌ها را تضمین کرده و از بروز خطاهای کاذب جلوگیری می‌کند. بهره‌گیری از یک سیستم ذخیره‌سازی مدرن و مجهز به BMS هوشمند، زیرساختی مطمئن و باثبات برای تامین برق پایدار فراهم می‌سازد.
