راهنمای عیب یابی خطای اینورتر هیبرید خانگی در زمان قطعی برق

عیب یابی خطای اینورتر هیبرید خانگی یکی از مهم‌ترین اقدامات برای حفظ پایداری برق اضطراری در زمان قطع شبکه سراسری است. در هنگام قطعی برق، سیستم‌های مدرن ذخیره‌سازی انرژی و اینورترهای هیبرید بسیار کارآمدتر از سیستم‌های قدیمی UPS و ژنراتورهای سوخت فسیلی عمل می‌کنند؛ چرا که بدون چالش‌های تأمین سوخت یا استهلاک مکانیکی، برق پشتیبان را فراهم می‌سازند. با این حال، بروز کدهای خطا در زمان قطع برق می‌تواند خروجی اضطراری را متوقف کند. در این راهنما، علل ایجاد خطاهای رایج مانند F35، F58 و F56 در اینورترهای دیه (Deye) و روش‌های رفع آن‌ها بررسی می‌شود.

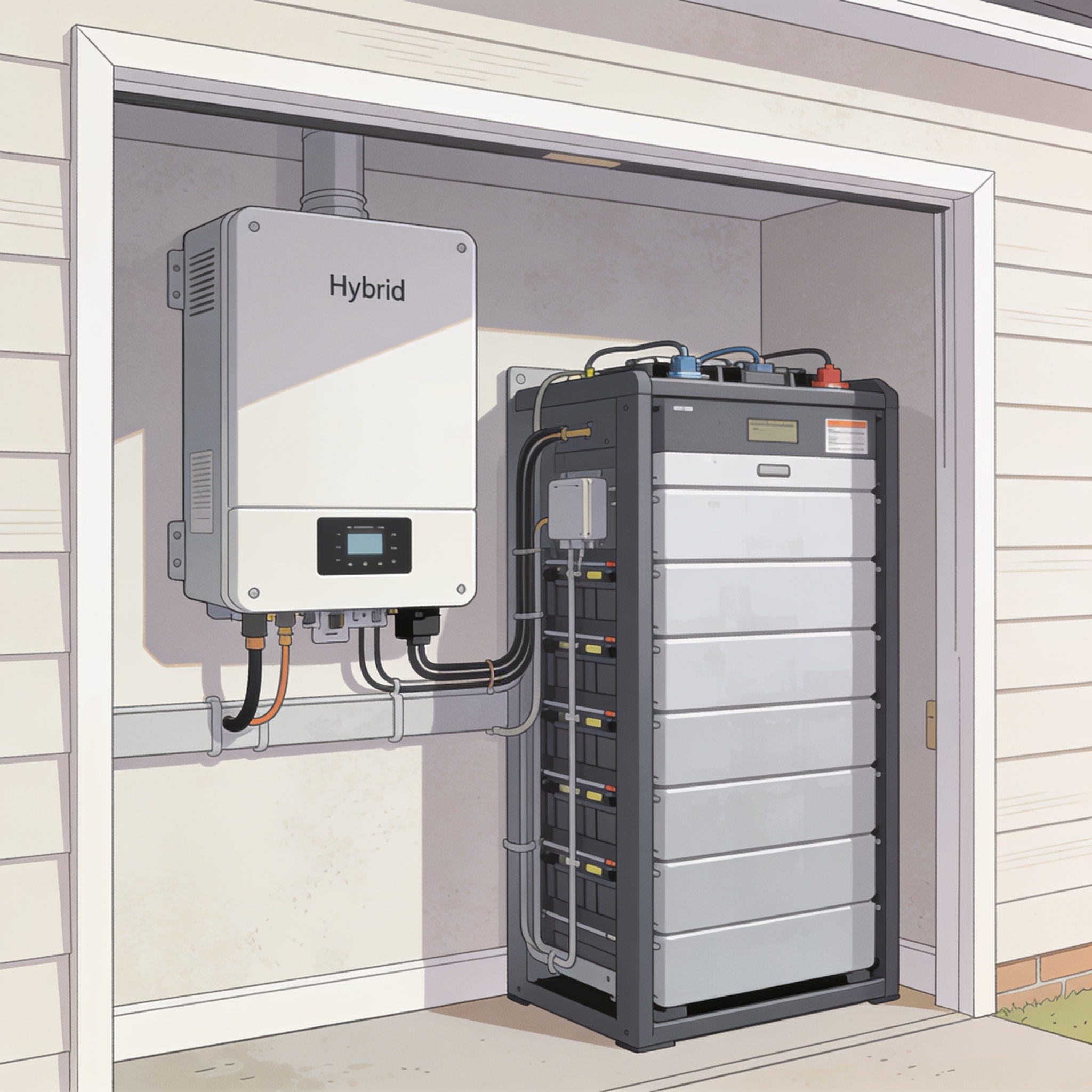

عملکرد اینورتر هیبرید هنگام قطع برق شبکه

هنگامی که برق شبکه قطع می‌شود، اینورتر هیبرید باید بلافاصله به حالت مجزا از شبکه (Off-grid) یا جزیره‌ای تغییر وضعیت دهد. زمان سوئیچینگ اینورتر هیبرید دیه به حالت بکاپ در این فرآیند کمتر از ۱۰ الی ۲۰ میلی‌ثانیه است. در ایران، فرکانس شبکه ۵۰ هرتز و ولتاژ نامی به صورت ۲۳۰ ولت تک‌فاز و ۴۰۰ ولت سه‌فاز تعیین شده است.

برای درک نحوه ارزیابی پارامترهای ورودی توسط سنسورهای اینورتر، ارتباط میان ولتاژ سه فاز و تک فاز شبکه به صورت زیر محاسبه می‌شود: ولتاژ فاز به فاز نامی شبکه = ۴۰۰ ولت ضریب تبدیل فاز به نول (جذر عدد ۳) ≈ ۱.۷۳۲۰۵ ۴۰۰ ÷ ۱.۷۳۲۰۵ = ۲۳۰.۹۴ ولت نتیجه گرد شده = ۲۳۰ ولت

این ولتاژ ۲۳۰ ولت مبنای سنجش ورودی AC توسط اینورتر است و هرگونه انحراف شدید پیش از قطع کامل، توسط دستگاه ثبت می‌شود.

چرا هنگام قطعی برق شبکه، اینورتر هیبرید خطای قطعی شبکه (Grid Lost / No Utility) می‌دهد در حالی که باید به حالت بکاپ برود؟

کد خطای F35 در اینورترهای هیبرید دیه نشان‌دهنده عدم وجود شبکه یا ولتاژ صفر AC است. این خطا یک هشدار طبیعی در لحظه قطعی برق شبکه محسوب می‌شود و به خودی خود نشان‌دهنده خرابی دستگاه نیست، اما اگر اینورتر پس از ثبت آن به حالت بکاپ منتقل نشود، مشکل از تنظیمات خروجی پشتیبان یا فعال نبودن مد جزیره‌ای است.

برای رفع این مشکل، باید اطمینان حاصل کرد که قابلیت خروجی اضطراری (UPS/Off-grid Mode) در تنظیمات اینورتر فعال باشد. همچنین سلامت کلیدهای مینیاتوری خروجی بکاپ و عدم وجود اتصال کوتاه در مدار مصرف‌کنندگان اضطراری باید بررسی شود. پس از تایید تنظیمات صحیح، سیستم پس از گذر از شرایط قطع شبکه، توان را از باتری به بارهای حساس منتقل می‌کند.

علت ظاهر شدن خطای ارتباط با باتری (BMS Communication Fault) در زمان قطع برق یا ریستارت اینورتر خورشیدی چیست؟

کد خطای F58 در اینورترهای دیه نشان‌دهنده خطای ارتباطی BMS باتری است. این خطا زمانی رخ می‌دهد که گذرگاه ارتباطی (مانند CAN یا RS485) میان سیستم مدیریت باتری (BMS) و اینورتر به دلیل قطعی کابل، تعریف اشتباه پروتکل ارتباطی یا ریستارت شدن لحظه‌ای باتری قطع شود.

در زمان قطعی برق، اگر تغییر ناگهانی بار باعث افت ولتاژ لحظه‌ای در دی‌سی باس شود، BMS ممکن است ارتباط خود را برای حفاظت قطع کند. برای عیب‌یابی خطای F58، ابتدا کابل ارتباطی BMS را از نظر اتصال محکم و پین‌اوت درست بررسی کنید. در صورتی که از باتری‌های لیتیومی با سیستم مدیریت هوشمند استفاده می‌کنید، مطمئن شوید پروتکل انتخابی در منوی اینورتر دقیقاً با مدل باتری مطابقت دارد. در صورت تداوم خطا، راه‌اندازی مجدد باتری و اینورتر مطابق با دستورالعمل‌های راهنمای تست و تحویل سیستم‌های خورشیدی توصیه می‌شود.

مدیریت خطای ولتاژ پایین باتری (F56) و جلوگیری از قطع ناگهانی خروجی

کد خطای F56 در اینورترهای دیه بیانگر ولتاژ پایین باتری یا گذر از آستانه قطع دشارژ است. وقتی برق شبکه قطع می‌شود و خورشید در دسترس نیست، تمامی بار پشتیبان بر دوش ذخیره‌ساز انرژی قرار می‌گیرد. اگر عمق دشارژ (DoD) باتری به آستانه بحرانی برسد یا تنظیمات ولتاژ قطع دشارژ در اینورتر بالاتر از حد استاندارد باتری ست شده باشد، اینورتر برای جلوگیری از آسیب به سلول‌ها، خروجی را قطع کرده و خطای F56 را نمایش می‌دهد.

برای رفع خطای F56: - میزان شارژ باتری (SoC) را بررسی کنید. - آستانه ولتاژ قطع دشارژ (Shutdown Voltage) را در منوی تنظیمات باتری تطبیق دهید. - بارهای غیرضروری را از مدار بکاپ خارج کنید تا پس از بازگشت برق شبکه یا تابش خورشید، باتری مجدداً شارژ شود.

برای پروژه‌های صنعتی یا حساس که قطعی برق طولانی‌مدت دارند، ترکیب ذخیره‌ساز انرژی با سایر منابع مولد در میکروگریدهای هیبرید دیزل-باتری راهکاری پایدار برای جلوگیری از تخلیه کامل باتری ارائه می‌دهد.

چگونه می‌توان مشکل اضافه بار خروجی (Backup Overload) در حالت جزیره‌ای و قطعی برق را بدون آسیب به تجهیزات مدیریت کرد؟

مشکل اضافه بار خروجی در حالت جزیره‌ای زمانی رخ می‌دهد که مجموع توان مصرف‌کنندگان متصل به خروجی بکاپ از ظرفیت لحظه‌ای یا نامی اینورتر فراتر رود. بارهای سلفی مانند الکتروموتورها، کمپرسورهای برودتی و سیستم‌های سرمایه‌ای در لحظه راه‌اندازی توانی چندین برابر توان نامی خود کشیده و باعث اورلود شدن خروجی اضطراری می‌شوند.

برای مدیریت این مشکل بدون آسیب به تجهیزات، رعایت موارد زیر ضروری است: ۱. تفکیک بارهای حساس (روشنایی، تجهیزات الکترونیکی، یخچال) از بارهای سنگین غیرضروری در تابلوی برق. ۲. استفاده از درایوهای کنترل دور (VFD) یا استارتر نرم برای کاهش جریان راه‌اندازی بارهای سلفی بزرگ مانند سیستم‌های تهویه خورشیدی. ۳. تنظیم اولویت‌بندی مدیریت بار در اینورتر هیبرید تا هنگام قطعی برق، بارهای ثانویه به‌طور خودکار از مدار خارج شوند.

تفاوت خطاهای لحظه‌ای شبکه با خطاهای ساختاری در اینورترهای هیبرید خانگی چیست و چه زمانی نیاز به مداخله تکنسین است؟

خطاهای لحظه‌ای مانند F35 به دلیل قطع شبکه رخ می‌دهند و با پایداری شرایط سیستم به‌طور خودکار رفع می‌شوند. اما خطاهای ساختاری نظیر F58 (ارتباط BMS) یا خطاهای سخت‌افزاری داخلی، نیاز به بررسی دقیق اتصالات کابل‌ها، فیوزها و تنظیمات نرم‌افزاری دارند.

چک‌لیست بررسی پیشگیرانه: - بررسی محکم بودن اتصالات AC و DC و کابل شبکه BMS. - چک کردن ولتاژ ترمینال باتری با مولتی‌متر. - بررسی آستانه‌های ولتاژی شبکه (۲۳۰/۴۰۰ ولت و ۵۰ هرتز).

اگر خطاهایی مانند F58 یا F56 پس از بازبینی کابل‌ها، ریست سیستم و بررسی تنظیمات همچنان باقی ماندند، مداخله تکنسین متخصص برای تست سلول‌های باتری و مدارات داخلی اینورتر الزامی است.
