محاسبه افت ولتاژ و سایز کابل AC سه فاز اینورتر خورشیدی

طراحی و اجرای صحیح کابل‌کشی در خروجی اینورترهای خورشیدی و سیستم‌های ذخیره‌سازی انرژی، نقش تعیین‌کننده‌ای در بهره‌وری و پایداری کل شبکه برق دارد. برخلاف بخش DC که عمدتاً با مقاومت اهمی مشخص می‌شود، کابل‌کشی متناوب (AC) سه‌فاز پیچیدگی‌های فنی متعددی دارد. در این مقاله نحوه محاسبه دقیق جریان خط و افت ولتاژ AC سه‌فاز را بر اساس فرمول‌های جامع مهندسی و در قالب مثال عددی بررسی می‌کنیم.

تفاوت فرمول افت ولتاژ کابل AC با DC در سیستم‌های خورشیدی چیست؟

تفاوت بنیادی فرمول افت ولتاژ AC و DC در وجود مؤلفه راکتانس سلفی و ضریب توان بار است. در مدارهای DC مستقیم، جریان صرفاً با مقاومت اهمی هادی روبرو می‌شود و هیچ مؤلفه غیرفعال فرکانسی وجود ندارد. اما در خروجی AC متناوب اینورترهای خورشیدی، وجود فرکانس شبکه و خاصیت مغناطیسی کابل باعث ایجاد راکتانس سلفی می‌شود. همچنین وجود بارهای سلفی یا خازنی در شبکه، ضریب توان را تغییر می‌دهد که هم بر میزان جریان خط و هم بر شدت افت ولتاژ تأثیر مستقیم می‌گذارد.

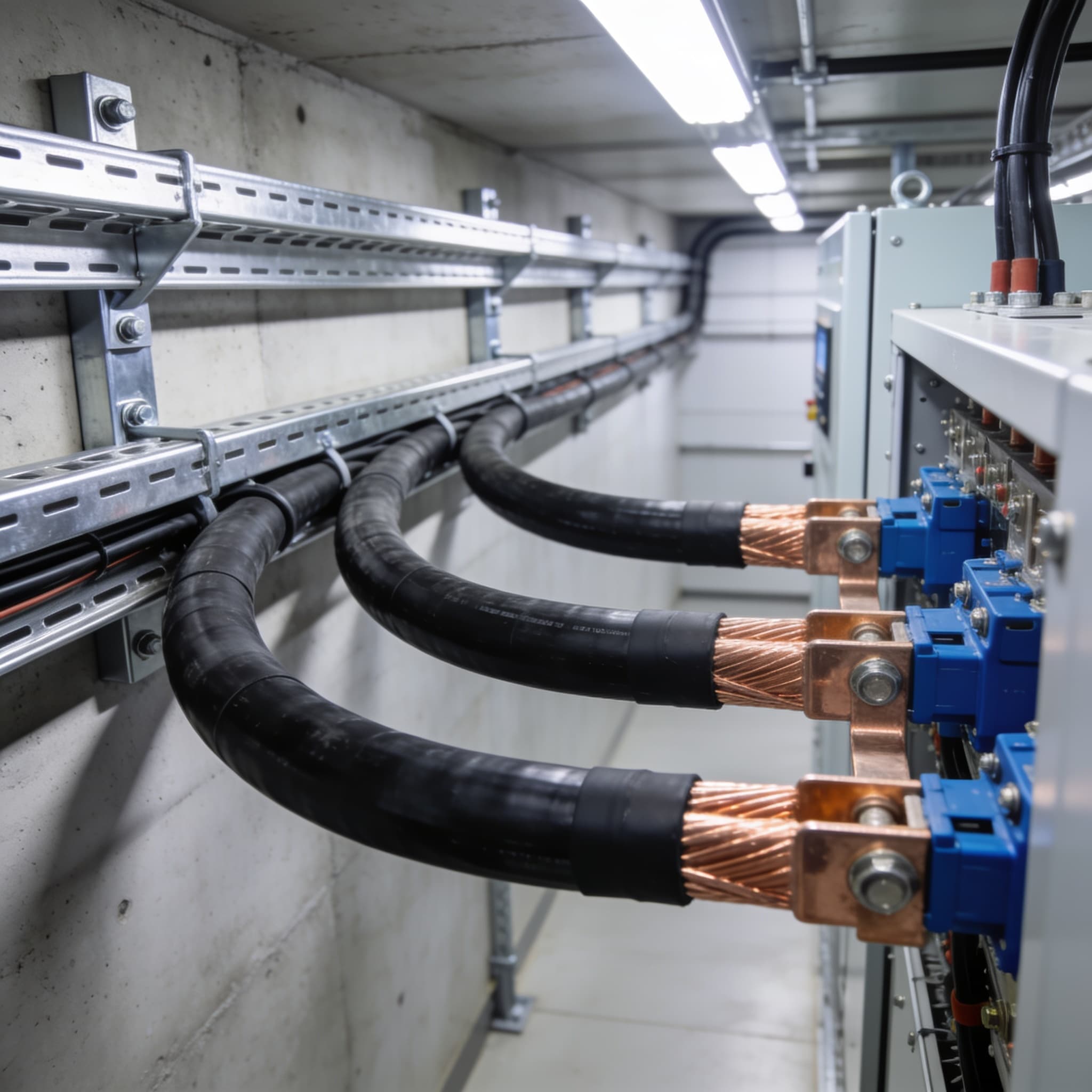

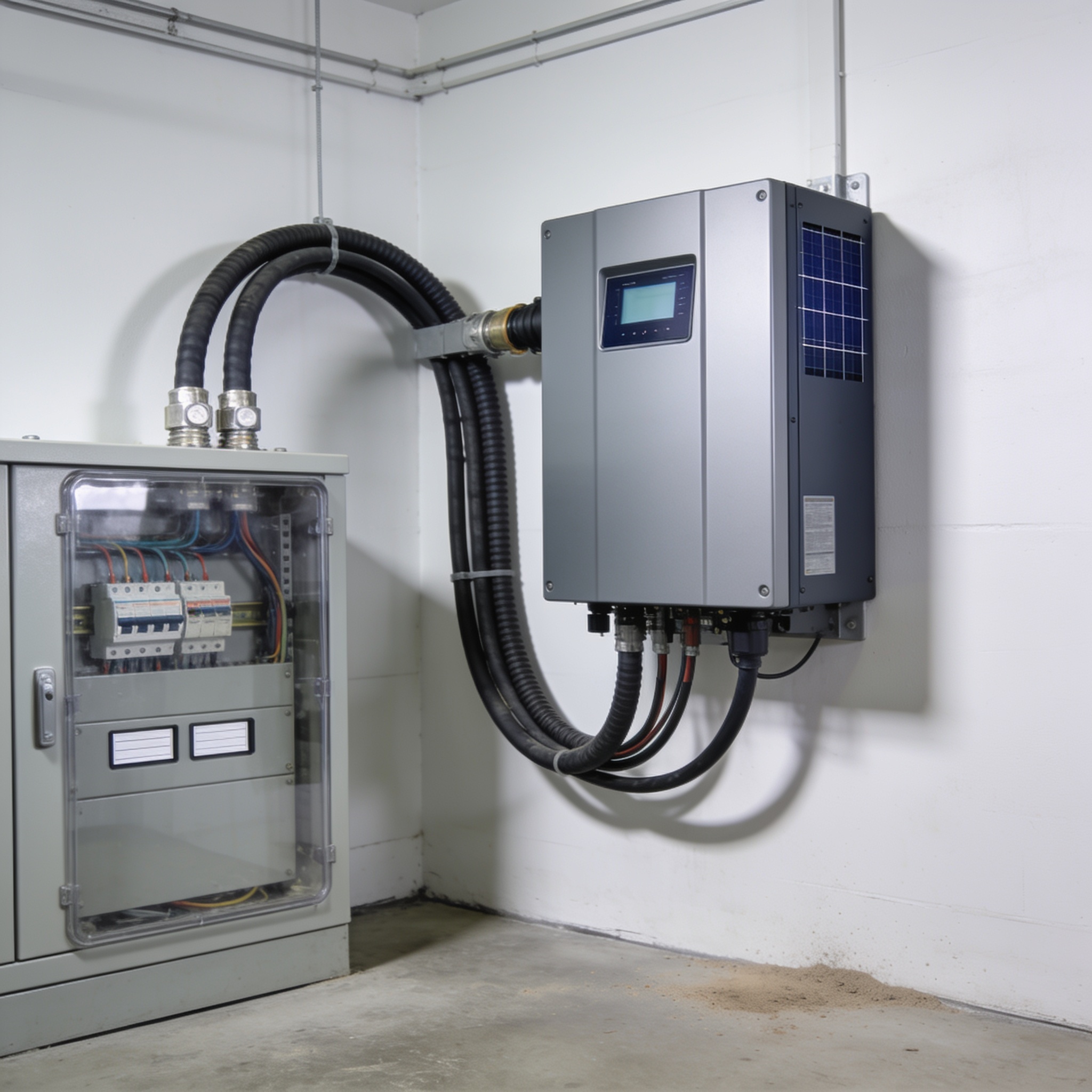

در سیستم‌های ذخیره‌سازی انرژی و نیروگاه‌ها، اینورتر سه‌فاز صنعتی (PCS) ولتاژ DC باتری‌ها را به برق AC سه‌فاز استاندارد ۳۸۰ الی ۴۰۰ ولت تبدیل می‌کند. بنابراین انتقال این توان نیازمند محاسباتی دقیق‌تر از یک مدار DC ساده است. برای بررسی جزئیات بیشتر در ساختار تجهیزات ذخیره‌سازی، می‌توانید مقاله معماری BMS و عیب‌یابی اینورترهای هیبرید را مطالعه کنید.

تأثیر ضریب توان (Power Factor) بر جریان خط و سایز کابل خروجی اینورتر سه‌فاز چیست؟

کاهش ضریب توان باعث افزایش جریان خط AC به ازای توان اکتیو ثابت می‌شود و در نتیجه به سطح مقطع بزرگ‌تری برای کابل نیاز خواهد بود. جریان خط AC در سیستم سه‌فاز از رابطه زیر محاسبه می‌شود:

$$I_{ac} = \frac{P}{\sqrt{3} \times V_{LL} \times \cos(\phi)}$$

در این رابطه: - $P$ توان اکتیو اینورتر بر حسب وات است. - $V_{LL}$ ولتاژ خط به خط AC (مانند ۳۸۰ یا ۴۰۰ ولت) است. - $\cos(\phi)$ ضریب توان شبکه یا بار است.

وقتی ضریب توان بار کاهش می‌یابد (مثلاً از ۱.۰ به ۰.۸)، مخرج کسر کوچک‌تر شده و در نتیجه جریان عبوری از کابل $I_{ac}$ افزایش می‌یابد. این افزایش جریان نه تنها فشار حرارتی بیشتری به هادی وارد می‌کند، بلکه افت ولتاژ طول مسیر را نیز به شکل چشمگیری شدت می‌بخشد.

نحوه محاسبه افت ولتاژ کابل AC سه‌فاز اینورتر خورشیدی چگونه است؟

محاسبه دقیق افت ولتاژ AC سه‌فاز از طریق فرمول جامعی انجام می‌شود که هم مقاومت اهمی ($R$) و هم راکتانس سلفی ($X$) کابل را به همراه ضریب توان بار لحاظ می‌کند. فرمول دقیق افت ولتاژ AC سه‌فاز برابر است با:

$$\Delta V = \sqrt{3} \times L \times I \times (R \cos(\phi) + X \sin(\phi))$$

در این فرمول: - $\Delta V$ میزان افت ولتاژ خط به خط بر حسب ولت است. - $L$ طول کابل‌کشی بر حسب متر است. - $I$ جریان خط AC بر حسب آمپر است. - $R$ مقاومت هادی به ازای هر متر (اهم بر متر) است. - $X$ راکتانس سلفی کابل به ازای هر متر (اهم بر متر) است. - $\cos(\phi)$ ضریب توان و $\sin(\phi)$ سینوس زاویه اختلاف فاز بار است.

این رابطه نشان می‌دهد که در کابل‌های با سطح مقطع بالا یا طول زیاد، اثر راکتانس سلفی ($X \sin\phi$) می‌تواند سهم قابل توجهی در افت ولتاژ داشته باشد و نادیده گرفتن آن منجر به تخمین نادرست افت ولتاژ در خروجی اینورتر می‌شود.

محاسبه جریان و افت ولتاژ در یک مثال عددی

برای درک بهتر نحوه سایزینگ کابل خروجی اینورتر، یک سیستم خورشیدی یا ذخیره‌سازی انرژی را با اینورتر سه‌فاز ۵۰ کیلووات ($P = 50000$ وات) و ولتاژ نامی ۳۸۰ ولت ($V_{LL} = 380$ ولت) در نظر بگیرید.

فرض کنید طول مسیر کابل تا تابلو توزیع برابر $L = 50$ متر باشد و ضریب توان بار برابر $\cos(\phi) = 0.8$ فرض شود (که در نتیجه $\sin(\phi) = 0.6$ خواهد بود).

گام اول: محاسبه جریان خط AC
با استفاده از رابطه جریان سه‌فاز: $$I_{ac} = \frac{50000}{\sqrt{3} \times 380 \times 0.8}$$

می‌دانیم $\sqrt{3} \approx 1.732$: $$1.732 \times 380 \times 0.8 = 526.528$$ $$I_{ac} = \frac{50000}{526.528} \approx 94.96 \text{ A}$$

اگر ضریب توان برابر ۱.۰ بود، جریان برابر ۷۵.۹۷ آمپر می‌شد؛ اما با ضریب توان ۰.۸، جریان خط به ۹۴.۹۶ آمپر افزایش یافته است.

گام دوم: محاسبه افت ولتاژ AC
فرض کنید برای کابل انتخابی، مقاومت $R = 0.0005$ اهم بر متر و راکتانس $X = 0.0001$ اهم بر متر باشد. افت ولتاژ برابر است با: $$\Delta V = 1.732 \times 50 \times 94.96 \times (0.0005 \times 0.8 + 0.0001 \times 0.6)$$ $$R \cos(\phi) + X \sin(\phi) = 0.0004 + 0.00006 = 0.00046 \text{ \Omega/m}$$ $$\Delta V = 1.732 \times 50 \times 94.96 \times 0.00046 \approx 3.78 \text{ V}$$

افت ولتاژ محاسبه‌شده حدود ۳.۷۸ ولت است که در شبکه ۳۸۰ ولت، یک افت ولتاژ ناچیز و کاملاً ایده‌آل به شمار می‌رود.

معیارهای مهندسی در انتخاب هادی و کابل‌کشی خروجی اینورتر

در پروژه‌های صنعتی و تجاری، انتخاب صحیح کابل خروجی اینورتر سه‌فاز نیازمند ارزیابی شرایط محیطی، دمای کاری و نوع نصب است. دمای بالای محیط یا مجاورت کابل‌ها در سینی کابل باعث کاهش قابلیت جریان‌دهی هادی می‌شود. بنابراین طراحان باید همواره ضرایب تصحیح دمایی و گروهی را در انتخاب نهایی سطح مقطع اعمال کنند تا از گرمایش بیش از حد و افت ولتاژ ناخواسته جلوگیری شود.

استفاده از سیستم‌های ذخیره‌سازی انرژی مدرن و اینورترهای هیبرید سه‌فاز در مقایسه با مولدهای سنتی، راهکاری پایدار و بی‌صدا برای تأمین برق اضطراری و کاهش هزینه‌های انرژی فراهم می‌سازد. ارزیابی دقیق کابل‌کشی AC تضمین می‌کند که توان تولیدی بدون اتلاف غیرمجاز به مصرف‌کننده‌ها منتقل شود.
