تحلیل مهندسی راه‌اندازی کولر گازی با سیستم‌های خورشیدی و ذخیره‌سازی انرژی

قطعی‌های مکرر در ماه‌های گرم سال، تامین سرمایش را برای منازل و واحدهای تجاری به یک چالش جدی تبدیل کرده است. در گذشته، راهکارهای رایج به استفاده از ژنراتورهای دیزلی یا سیستم‌های سنتی UPS محدود می‌شد. با این حال، ژنراتورها نیازمند تامین مداوم سوخت، نگهداری پرهزینه و تحمل آلودگی صوتی هستند و UPSهای سنتی نیز زمان پشتیبانی کوتاهی دارند که برای بارهای سنگین سرمایشی مناسب نیستند. امروزه، سیستم‌های مدرن ذخیره‌سازی انرژی (ESS) و پاور استیشن‌ها یک جایگزین مهندسی‌شده و برتر محسوب می‌شوند. این سیستم‌ها بدون نیاز به لجستیک سوخت، با زمان کارکرد طولانی‌تر و قابلیت استفاده کاملا آف‌گرید، نه‌تنها برق پشتیبان را فراهم می‌کنند، بلکه در طول سال به کاهش قبض برق نیز کمک می‌نمایند. در این مقاله به بررسی مهندسی کاربرد برق خورشیدی در قطعی برق تابستان برای بارهای سرمایشی می‌پردازیم.

چالش‌های الکتریکی راه‌اندازی بارهای سرمایشی با برق خورشیدی

بزرگترین مانع در راه‌اندازی کمپرسورهای تهویه مطبوع، رفتار الکتریکی موتور در لحظه استارت است. بررسی جریان راه‌اندازی کولر گازی خورشیدی نشان می‌دهد که در لحظه استارت کمپرسور، موتور القایی که هنوز شتاب نگرفته است مانند یک اتصال‌کوتاه رفتار می‌کند. بر اساس داده‌های مهندسی، این موتور جریانی معادل ۳ تا ۶ برابر (۵۰۰٪ تا ۷۰۰٪) جریان نامی خود را جذب می‌کند. این جهش لحظه‌ای بار سنگینی را به اینورتر و سیستم باتری تحمیل می‌کند که در صورت عدم محاسبه دقیق، منجر به افت ولتاژ و خاموشی سیستم محافظتی می‌شود.

مقایسه فنی اسپلیت دور ثابت و اینورتردار در سیستم‌های خورشیدی

انتخاب نوع اسپلیت تاثیر مستقیمی بر ظرفیت تجهیزات خورشیدی دارد. اسپلیت‌های معمولی دارای ضریب توان ۰.۸۰ تا ۰.۸۵ هستند، در حالی که اسپلیت‌های اینورتردار به لطف مدار اصلاح ضریب توان داخلی (PFC) ضریب توانی حدود ۰.۹۵ تا ۰.۹۸ دارند که بهره‌وری سیستم را به شدت ارتقا می‌دهد.

تفاوت در توان هجومی (Surge) بسیار چشمگیرتر است. ضربه راه‌اندازی یک اسپلیت 12,000 BTU دور ثابت بین ۵,۰۰۰ تا ۶,۵۰۰ وات است. در مقابل، مدل اینورتردار همان ظرفیت، تنها به ۱,۴۰۰ تا ۱,۸۰۰ وات لحظه‌ای نیاز دارد. در ظرفیت‌های بالاتر، این اختلاف بحرانی‌تر می‌شود؛ به طوری که ضربه راه‌اندازی اسپلیت 24,000 BTU دور ثابت بین ۱۱,۰۰۰ تا ۱۴,۰۰۰ وات است و جریان قفل روتور (LRA) آن به ۵۰ تا ۶۵ آمپر می‌رسد. به همین دلیل، در پروژه‌های جدید همواره اسپلیت‌های اینورتردار توصیه می‌شوند، هرچند سیستم‌های خورشیدی با طراحی صحیح قادر به راه‌اندازی مدل‌های دور ثابت نیز هستند.

محاسبات و فرمول‌های مهندسی سایزینگ اینورتر، باتری و پنل خورشیدی

برای غلبه بر پیک راه‌اندازی، انتخاب یک اینورتر خورشیدی برای اسپلیت با توانایی تحمل اضافه بار ضروری است. به عنوان مثال، دستگاه Deye SUN-6K-OG01LP1-EU-AM2 با توان نامی ۶,۰۰۰ وات، ظرفیت تحمل توان هجومی ۲ برابر (معادل ۱۲,۰۰۰ وات) را برای چند ثانیه داراست که آن را برای استارت کمپرسورها ایده‌آل می‌سازد.

سایزینگ باتری برای کولر گازی نیازمند محاسبه دقیق جریان دشارژ (C-rate) است. برای یک کولر ۲۴,۰۰۰ BTU با مصرف پیوسته ۲.۲ کیلووات، جریان دشارژ DC پیوسته از یک باتری ۵۱.۲ ولت حدود ۴۶.۲ آمپر محاسبه می‌شود. این جریان به معنای دشارژ یک پک ۵.۱۲ کیلووات‌ساعتی (۱۰۰ آمپرساعتی) با نرخ 0.46C است که در محدوده امن و بهینه باتری‌های لیتیومی قرار دارد.

ماتریس سناریوهای کاربردی ظرفیت باتری و پنل بر اساس ساعات قطعی برق

برای درک بهتر پیاده‌سازی عملی این سیستم‌ها در زمان راه‌اندازی کولر گازی با برق خورشیدی، می‌توان یک سناریوی استاندارد را بررسی کرد. تامین ۴ ساعت کارکرد مداوم یک اسپلیت ۱۸,۰۰۰ BTU اینورتردار در زمان قطعی، نیازمند حداقل ۶.۵ کیلووات‌ساعت باتری مفید است. این ظرفیت با استفاده از ۱ عدد باتری Deye SE-F12 (با ظرفیت نامی ۱۱.۸ کیلووات‌ساعت) به راحتی و با حاشیه امنیت بالا تامین می‌شود. برای شارژ مجدد و پشتیبانی همزمان این سیستم، نصب ۳,۸۵۰ وات پنل خورشیدی (مثلاً ۷ عدد پنل ۵۵۰ واتی) الزامی است.

الزامات اجرایی کابل‌کشی، سافت‌استارتر و بهره‌برداری بهینه در زمان خاموشی

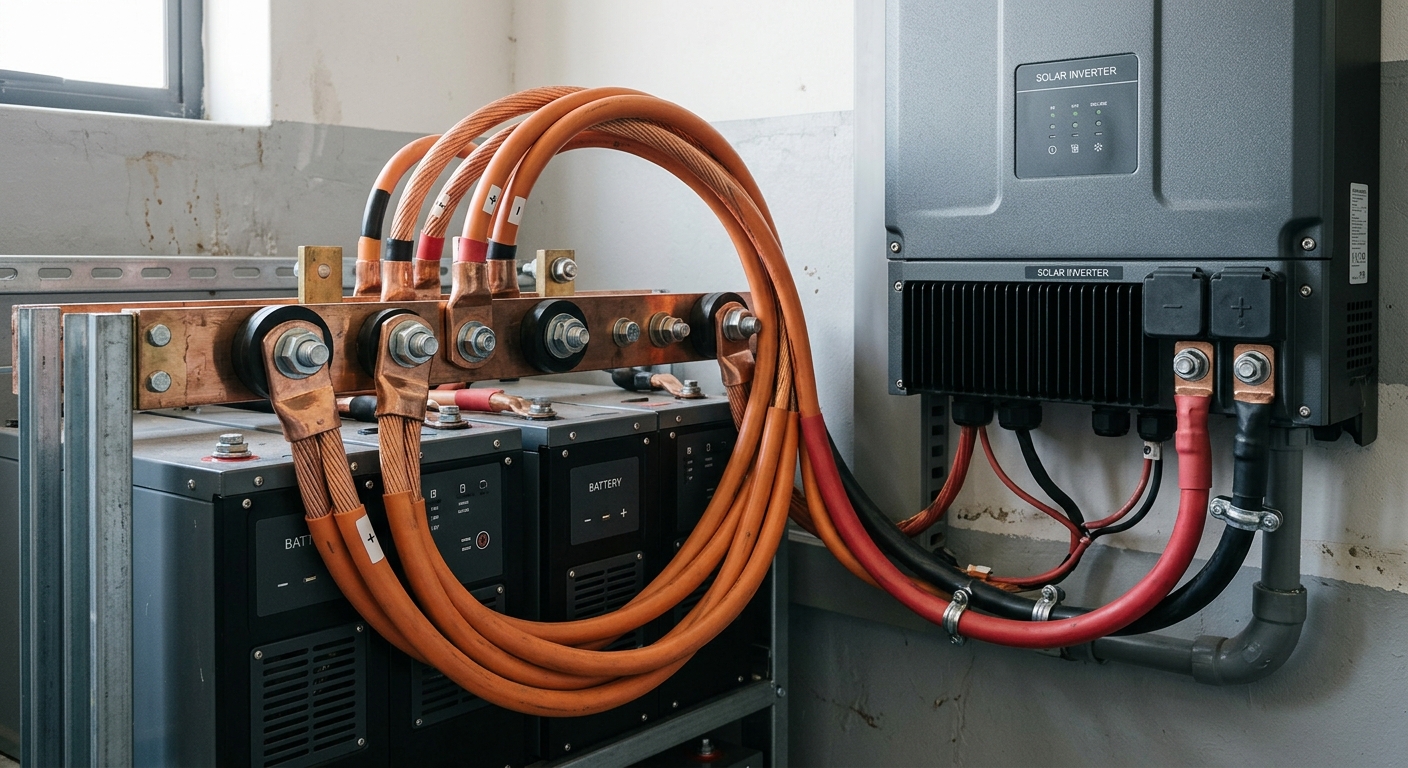

اجرای صحیح سیستم به اندازه سایزینگ آن اهمیت دارد. در بخش کابل‌کشی، عبور جریان‌های بالا نیازمند سطح مقطع مناسب است؛ کابل‌کشی بین باتری ۵۱.۲ ولت و اینورتر در توان‌های بالای ۲ کیلووات باید حتماً با مقطع ۳۵ تا ۵۰ میلی‌متر مربع و از جنس مس خالص اجرا شود تا از افت ولتاژ و تولید حرارت جلوگیری گردد.

در مواردی که کاربر ناچار به استفاده از کولر گازی دور ثابت موجود است، افزودن یک کیت سافت‌استارتر الکترونیکی (Soft Start Kit) راهکار مهندسی مناسبی است. این تجهیز می‌تواند جریان راه‌اندازی LRA را تا ۶۰ الی ۷۰ درصد کاهش دهد و فشار روی اینورتر را به حداقل برساند.

در نهایت، استراتژی بهره‌برداری تاثیر مستقیمی بر زمان کارکرد سیستم دارد. با افزایش دمای تنظیمی ترموستات از ۲۱ درجه به ۲۴ یا ۲۵ درجه سانتی‌گراد، بار کاری کمپرسور بین ۲۰ تا ۳۰ درصد کاهش می‌یابد. این تغییر کوچک، زمان خنک‌سازی سیستم مبتنی بر باتری را تا ۱.۵ برابر طولانی‌تر می‌کند. یک سیستم ذخیره‌سازی مدرن، در صورت طراحی دقیق بر اساس این اصول، پایداری و آسایش کامل را به دور از دغدغه‌های سوخت و صدای ژنراتور تضمین می‌کند.
