راهنمای محاسبه سایز کابل DC خورشیدی و افت ولتاژ در اینورتر هیبرید

طراحی اصولی بخش جریان مستقیم (DC) در نیروگاه‌های خورشیدی خانگی، تجاری و صنعتی، نقشی تعیین‌کننده در کاهش اتلاف انرژی و افزایش بازده کل سیستم دارد. در این مقاله به بررسی جامع و گام‌به‌گام محاسبه سایز کابل DC خورشیدی، افت ولتاژ مجاز و نحوه انتخاب سطح مقطع مناسب برای اتصال استرینگ‌ها به اینورتر هیبرید می‌پردازیم.

استفاده از اینورترهای هیبرید همراه با سیستم ذخیره‌سازی انرژی (ESS) به عنوان جایگزینی مدرن برای ژنراتورهای دیزلی و UPSهای قدیمی، علاوه بر تأمین برق پشتیبان پایدار، هزینه‌های انرژی را کاهش می‌دهد. انتخاب صحیح کابل‌کشی DC تضمین‌کننده بهره‌وری این سیستم‌ها است.

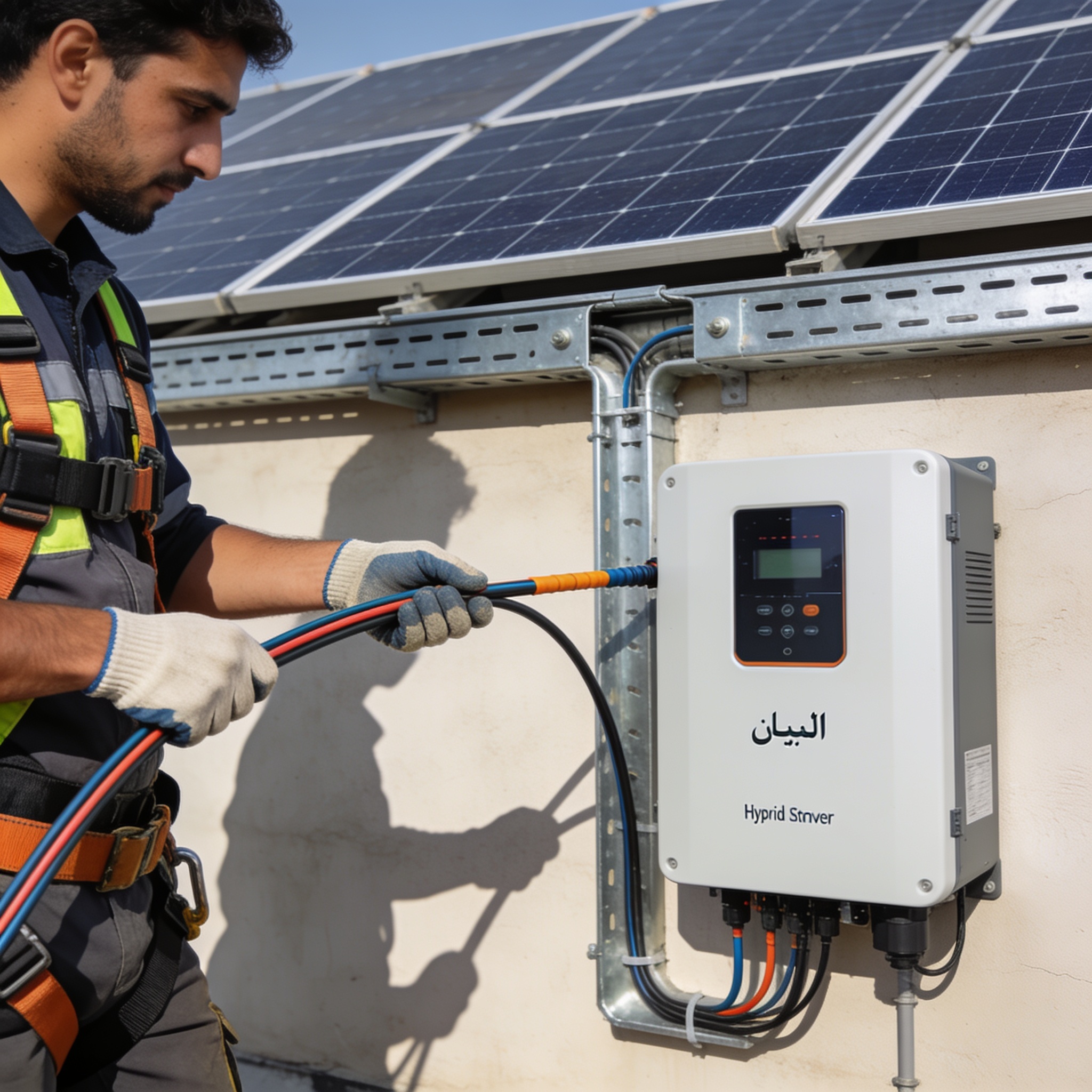

چگونه افت ولتاژ کابل DC پنل خورشیدی تا اینورتر را زیر ۳ درصد نگه داریم؟

طبق استاندارد بین‌المللی IEC 60364-7-712، افت ولتاژ مجاز در سمت جریان مستقیم (DC) سیستم خورشیدی نباید از محدوده ۲ الی ۳ درصد تجاوز کند. برای حفظ افت ولتاژ در این محدوده استاندارد، باید سطح مقطع کابل بر اساس جریان کاری، ولتاژ استرینگ و طول مسیر کابل‌کشی به دقت انتخاب شود. افت ولتاژ بیش از حد سبب کاهش ولتاژ ورودی به ترمینال اینورتر هیبرید شده و کارایی ردیاب حداکثر توان (MPPT) را مختل می‌سازد. جانمایی بهینه تجهیزات و توجه به راهنمای زاویه و فاصله نصب پنل خورشیدی می‌تواند طول مسیر سیم‌کشی را به حداقل برساند.

فرمول محاسبه مقطع کابل استرینگ خورشیدی و مثال محاسباتی گام‌به‌گام

برای محاسبه درصد افت ولتاژ کابل DC در استرینگ خورشیدی از فرمول زیر استفاده می‌شود:

$$V_{drop}\% = \left( \frac{2 \times L \times I \times \rho}{A \times V_{string}} \right) \times 100$$

در این فرمول، $L$ طول مسیر رفت کابل به متر، $I$ جریان کاری استرینگ به آمپر، $\rho$ مقاومت مخصوص رسانای مس (که در دمای استاندارد برابر ۰٫۰۱۷۵ اوم میلی‌متر مربع بر متر است)، $A$ سطح مقطع کابل به میلی‌متر مربع و $V_{string}$ ولتاژ کل استرینگ خورشیدی است.

محاسبه عددی سایز کابل برای استرینگ ۵۰۰ ولتی در مسیر ۳۰ متری

برای درک بهتر، یک استرینگ خورشیدی با ولتاژ ۵۰۰ ولت ($V_{string} = 500$)، جریان ۱۰ آمپر ($I = 10$)، طول مسیر رفت ۳۰ متر ($L = 30$) و کابل مس با مقطع ۴ میلی‌متر مربع ($A = 4$) را در نظر می‌گیریم:

1. محاسبه طول کل هادی (رفت و برگشت): $2 \times 30 = 60$

2. ضرب طول کل در جریان استرینگ: $60 \times 10 = 600$

3. ضرب حاصل در مقاومت مخصوص مس: $600 \times 0.0175 = 10.5$

4. محاسبه مخرج کسر (ضرب سطح مقطع کابل در ولتاژ استرینگ): $4 \times 500 = 2000$

5. تقسیم صورت کسر بر مخرج: $10.5 \div 2000 = 0.00525$

6. تبدیل به درصد افت ولتاژ نهایی: $0.00525 \times 100 = 0.525\%$

عدد به‌دست‌آمده (۰٫۵۲۵٪) بسیار کمتر از حد مجاز ۲ الی ۳ درصد تعیین‌شده در استاندارد IEC 60364-7-712 است؛ بنابراین انتخاب کابل ۴ میلی‌متر مربع تک‌هسته استاندارد طبق ضوابط EN 50618 و کلاس H1Z2Z2-K برای این مسیر کاملاً مناسب است.

تاثیر دمای محیط و پشت‌بام بر ضریب تصحیح مقاومت و سایز کابل DC چیست؟

دمای محیط و تابش مستقیم خورشید تأثیر مستقیمی بر مقاومت الکتریکی کابل‌های خورشیدی دارد. در تابستان‌های ایران، دمای سطح ایزوگام و سقف‌های فلزی می‌تواند تا ۷۰ درجه سانتی‌گراد افزایش یابد که این امر مقاومت الکتریکی مس را به‌شدت افزایش می‌دهد.

با افزایش دمای هادی مسی، مقاومت الکتریکی آن بالا رفته و در نتیجه افت ولتاژ و اتلاف حرارتی افزایش می‌یابد. اگر در محاسبات سایز کابل ضریب تصحیح دمایی لحاظ نشود، کابل در ساعات گرم روزهای تابستان دچار افت ولتاژ شدیدتر و داغ شدن بیش از حد خواهد شد. کابل‌های استاندارد خورشیدی با کلاس H1Z2Z2-K مطابق EN 50618 برای تحمل این شرایط دمایی و تابش اشعه UV طراحی شده‌اند.

تفاوت افت توان حرارتی ($P = I^2R$) با افت ولتاژ در کابل‌کشی اینورترهای هیبرید چیست؟

افت ولتاژ نشان‌دهنده کاهش سطح ولتاژ در طول مسیر کابل است، اما افت توان حرارتی بر اساس رابطه $P = I^2 \times R$ مقدار انرژی تلف‌شده به صورت گرمای هدررفته را محاسبه می‌کند. در این رابطه، $P$ توان تلف‌شده به وات، $I$ جریان عبوری به آمپر و $R$ مقاومت کل مسیر کابل‌کشی است.

از آنجا که جریان در این فرمول به توان دو می‌رسد، با دو برابر شدن جریان استرینگ، تلفات حرارتی کابل چهار برابر می‌شود. این اتلاف حرارتی در سیستم‌های خورشیدی مجهز به ذخیره‌ساز انرژی (ESS) مستقیماً از میزان انرژی تحویلی به باتری‌ها و مصرف‌کننده می‌کاهد.

خطاهای رایج نصابان در انتخاب سایز کابل‌های پلاس و مینوس استرینگ خورشیدی کدامند؟

یکی از خطاهای شایع نصابان، محاسبه طول کابل‌کشی تنها بر اساس یک رشته کابل (مسیر رفت) و فراموش کردن طول کابل برگشت (مجموع کابل‌های مثبت و منفی) است. در محاسبات مقاومتی همیشه باید طول مسیر رفت و برگشت به صورت مضاعف منظور شود.

خطای دیگر، استفاده از کابل‌های عادی برق ساختمان به جای کابل‌های تخصصی خورشیدی است. کابل‌های خورشیدی باید دارای روکش مقاوم در برابر اشعه UV، تحمل دمایی بالا و هادی مس قلع‌اندود باشند تا در برابر اکسیداسیون و شرایط اقلیمی سخت پایداری داشته باشند.

با رعایت دقیق اصول فنی در محاسبه سایز کابل DC خورشیدی، می‌توانید ایمنی، پایداری و حداکثر بهره‌وری را برای نیروگاه خورشیدی و سیستم ذخیره‌سازی انرژی خود تضمین کنید.
