راهنمای مکانیابی، محاسبه شیب و شیوه نصب پنل خورشیدی در ایران
دستیار محتوا
طراحی و اجرای یک نیروگاه خورشیدی کارآمد، نیازمند دقت مهندسی در جانمایی و انتخاب سازه است. کوچکترین خطا در جهتگیری، زاویه نصب یا فاصله ردیفها میتواند کارایی تجهیزات را کاهش دهد. در این راهنما، الزامات مکانیابی، محاسبه شیب و فاصله، و راهکارهای محافظت از عایق پشتبام و مهار بادهای شدید بررسی میشوند.
تفاوت استفاده از جنوب مغناطیسی قطبنما با جنوب واقعی در نصب پنل چیست؟
تفاوت اصلی در انحراف مغناطیسی زمین است؛ قطبنما جنوب مغناطیسی را نشان میدهد، در حالی که پنلهای خورشیدی باید دقیقاً رو به جنوب جغرافیایی (مطلق) تنظیم شوند. برای مثال، انحراف مغناطیسی قطبنما نسبت به جنوب جغرافیایی مطلق در شهری مانند تهران حدود ۴ درجه شرقی است. تنظیم نشدن جهتگیری بر اساس جنوب مطلق یا رعایت نکردن شیب مناسب، میتواند بازدهی سالیانه نیروگاه خورشیدی را بین ۱۰ تا ۳۰ درصد کاهش دهد.
برای دستیابی به حداکثر تولید انرژی، زاویه شیب بهینه نصب پنل خورشیدی در ایران بهطور تقریبی برابر با عرض جغرافیایی محل نصب است که برای مناطق مرکزی ایران حدود ۳۰ تا ۳۵ درجه تعیین میشود.
فاصله بین ردیفهای پنل روی پشت بام مسطح برای جلوگیری از سایه چطور محاسبه میشود؟
فاصله بین ردیفهای پنل باید بر اساس بدترین شرایط سایهاندازی محاسبه شود تا در تمام طول سال حداکثر تابش جذب گردد. بدترین زمان برای محاسبات سایهاندازی پنلها روی یکدیگر، ظهر خورشیدی در انقلاب زمستانی (اواخر آذرماه) است که خورشید در پایینترین ارتفاع زاویهای خود قرار دارد.
جهت محاسبه فاصله بین ردیفها (D)، از رابطه زیر استفاده میشود: D = (H * sin(alpha + theta)) / sin(alpha)
در این فرمول: - H: طول ضلع مورب پنل روی استراکچر - theta: زاویه نصب پنل نسبت به افق - alpha: زاویه ارتفاع خورشید در ظهر انقلاب زمستانی
یک محاسبه نمونه عددی به شرح زیر است: اگر طول پنل روی سازه (H) برابر با ۲ متر باشد، زاویه نصب (theta) برابر ۳۰ درجه (بر اساس شیب بهینه مناطق مرکزی) انتخاب شود، و زاویه ارتفاع خورشید در زمستان (alpha) برابر ۳۰ درجه باشد: ۱. مجموع زاویهها: alpha + theta = ۳۰ + ۳۰ = ۶۰ درجه ۲. مقدار سینوس مجموع: sin(۶۰) = ۰.۸۶۶ ۳. مقدار سینوس زاویه خورشید: sin(۳۰) = ۰.۵ ۴. صورت رابطه: ۲ * ۰.۸۶۶ = ۱.۷۳۲ ۵. تقسیم بر مخرج: ۱.۷۳۲ / ۰.۵ = ۳.۴۶۴ متر بنابراین حداقل فاصله ردیفها برای جلوگیری از سایهاندازی در زمستان، ۳.۴۶۴ متر است.
چگونه سقف ایزوگامشده را هنگام نصب پنل خورشیدی سوراخ نکنیم یا آببندی کنیم؟
برای جلوگیری از آسیب به عایق رطوبتی سقفهای مسطح ایزوگامشده، دو راهکار مهندسی وجود دارد: استفاده از سازههای بالاستی یا مهار نفوذی آببندیشده. استفاده از سازههای بالاستی مجهز به بلوکهای بتنی پیشساخته امکان تثبیت پنل روی سقف مسطح را بدون سوراخکاری ایزوگام فراهم میکند و سنگینی بلوکها پایداری لازم در برابر باد را تامین میسازد.
در مواردی که محدودیت وزن سقف وجود دارد یا شرایط جوی نیاز به مهار مکانیکی (نفوذی) را الزام میکند، سوراخکاری باید با استانداردهای دقیق آببندی انجام شود. در مهار مکانیکی نفوذی روی سقف مسطح، استفاده از رولبولت همراه با فلشینگ، چسب پلییورتان و پرایمر آببندی برای جلوگیری از نمزدگی ضروری است.

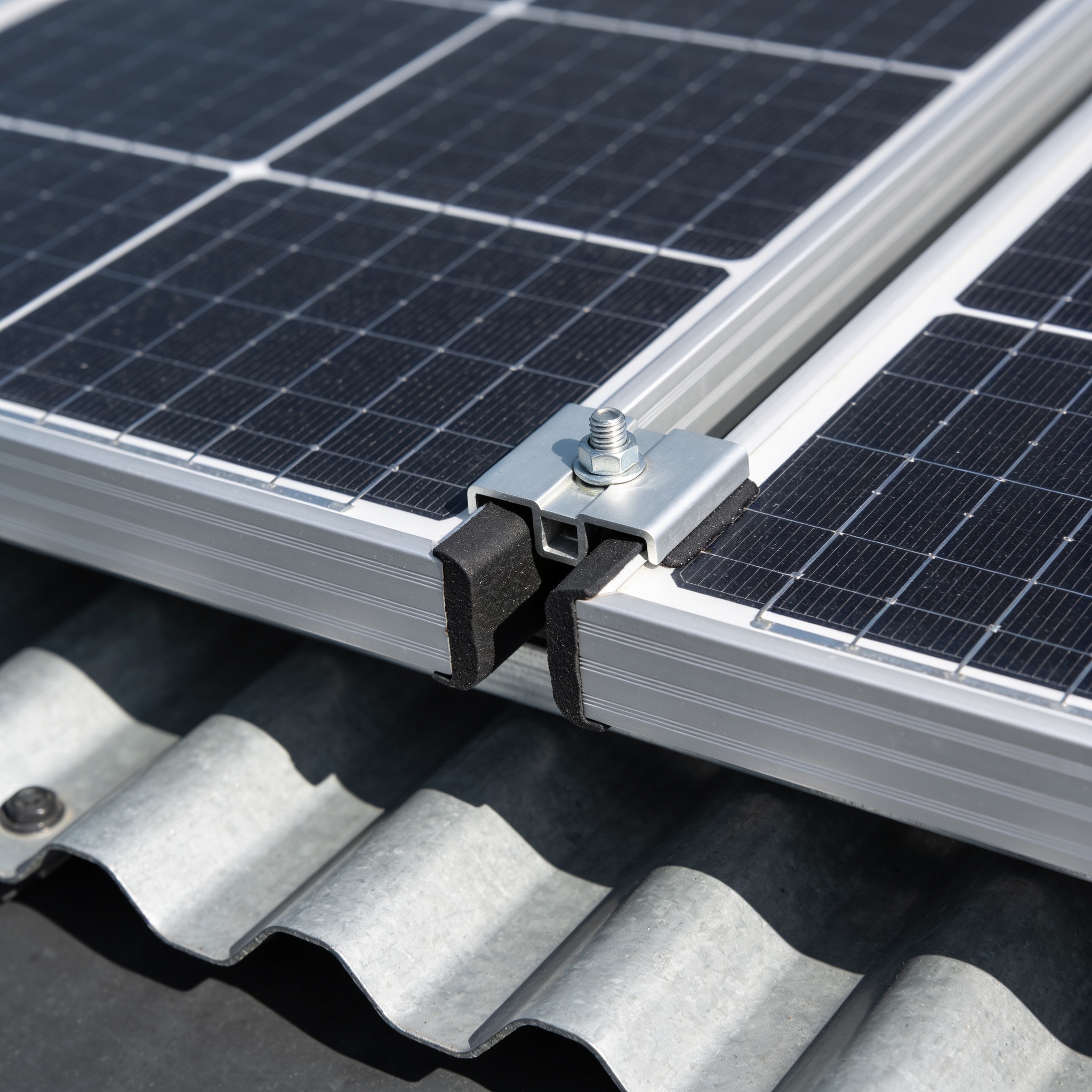

استراکچر مناسب برای سقفهای شیروانی و سوله در برابر بادهای شدید چه ویژگیهایی دارد؟
استراکچر نصب روی سقفهای شیبدار و سوله باید علاوه بر وزن سبک، استحکام مکانیکی بالایی در برابر وزش بادهای شدید داشته باشد. سازههای نصب پنل خورشیدی روی سقف شیروانی باید بر اساس مبحث ۶ مقررات ملی ساختمان توان تحمل سرعت باد تا ۱۲۰ کیلومتر بر ساعت را داشته باشند.
برای اتصال ایمن سازه به سقف شیروانی، روشهای تثبیت نقطه اتصال بسیار اهمیت دارند. در سقفهای شیروانی برای تثبیت اتصالات از پیچهای خودحفار همراه با واشر لاستیکی آببندی EPDM استفاده میشود تا ضمن حفظ یکپارچگی سقف، از نفوذ آب باران جلوگیری شود.
بهرهبرداری کامل از انرژی خورشیدی با ذخیرهسازی مدرن
اجرای صحیح سازه و جانمایی دقیق پنلها، گام اول در تامین برق پایدار است. اما برای استفاده حداکثری از تولید خورشیدی و قطعی نشنیدن برق در ساعات ذروه بار یا شب، استفاده از سیستمهای ذخیرهسازی انرژی (ESS) و پاور استیشنها ضروری است. سیستم ذخیرهسازی مدرن یا پاور استیشن قابل حمل در مقایسه با دیزلژنراتورها و ژنراتورهای فسیلی، نیازی به تامین سوخت، نگهداری پیچیده و استهلاک قطعات مکانیکی ندارد. یک سیستم ذخیرهسازی همراه با آرایه خورشیدی کارآمد، نهتنها برق اضطراری بیوقفهای فراهم میکند، بلکه هزینههای جاری انرژی را نیز بهطور محسوس کاهش میدهد.
