راهنمای خواندن دیتاشیت اینورتر خورشیدی و تحلیل پارامترهای اصلی

خرید اینورتر خورشیدی تنها با اتکا به توان نامی دستگاه می‌تواند منجر به بروز خطاهای عملیاتی، تاخیر در روشن شدن تجهیزات در ساعات اولیه روز و حتی قیچی شدن جریان (Current Clipping) شود. آنچه تعیین می‌کند یک آرایه خورشیدی با اینورتر جفت می‌شود یا نه، سه عدد در دیتاشیت است: ولتاژ استارت، محدوده ولتاژ MPPT و حداکثر جریان ورودی DC. این مقاله نشان می‌دهد این سه عدد را کجای دیتاشیت اینورتر خورشیدی پیدا کنید و چگونه با آن‌ها تعداد پنل مجاز در یک استرینگ را حساب کنید.

چرا اکتفا به توان نامی اینورتر باعث افت تولید می‌شود؟

بسیاری از خریداران و مجریان نوپا تنها به توان نامی AC یا DC اینورتر توجه می‌کنند، اما عملکرد واقعی نیروگاه به تطابق ولتاژ و جریان ورودی آرایه خورشیدی با محدوده کاری اینورتر بستگی دارد. دو دستگاه با توان نامی یکسان می‌توانند محدوده ولتاژ ورودی و سقف جریان کاملاً متفاوتی داشته باشند؛ یعنی آرایه‌ای که با یکی بدون مشکل کار می‌کند، روی دیگری یا اصلاً روشن نمی‌شود یا بخشی از تولیدش هدر می‌رود. توان نامی می‌گوید اینورتر چقدر برق تحویل می‌دهد، نه اینکه چه آرایه‌ای را می‌پذیرد.

تفاوت ولتاژ استارت (Start-up Voltage) و محدوده ولتاژ MPPT در دیتاشیت اینورتر خورشیدی چیست؟

ولتاژ استارت (Start-up Voltage) حداقل ولتاژ DC مورد نیاز برای شروع به کار و فعال‌سازی الگوریتم‌های پردازش داخلی اینورتر یا شارژکنترلر است، در حالی که محدوده ولتاژ MPPT بازه‌ای از ولتاژ DC است که اینورتر در آن قادر به ردیابی حداکثر نقطه توان و استخراج بیشترین انرژی از پنل‌هاست. اینورتر تا زمانی که ولتاژ آرایه خورشیدی در طول صبح به حد ولتاژ استارت نرسد، روشن نمی‌شود و فرآیند تولید برق آغاز نخواهد شد.

چنانچه ولتاژ استرینگ پنل‌ها در طول روز به دلیل افزایش دمای محیط افت کند و از پایین‌ترین حد محدوده MPPT کمتر شود، اینورتر دیگر نمی‌تواند حداکثر توان تولیدی پنل را استخراج کند. در اقلیم گرم ایران، داغ شدن پنل‌ها ولتاژ خروجی آن‌ها را کاهش می‌دهد؛ بنابراین اگر طراحی تعداد پنل در استرینگ بر اساس ولتاژ استارت و محدوده MPPT انجام نشده باشد، نیروگاه در گرم‌ترین ساعات روز دچار افت تولید شدید می‌شود.

منظور از حداکثر جریان ورودی DC و جریان اتصال کوتاه (Isc) در دیتاشیت اینورتر چیست و چه خطراتی دارد؟

حداکثر جریان ورودی DC بیشترین جریانی است که مدار الکترونیکی ورودی اینورتر می‌تواند پردازش کند، و جریان اتصال کوتاه (Isc) بالاترین جریانی است که در صورت بروز اتصال کوتاه در ورودی DC به اینورتر وارد می‌شود و تجاوز از حد مجاز آن می‌تواند به تجهیزات آسیب بزند. پنل‌های خورشیدی سایز بزرگ و پرقدرت جدید جریان‌های اتصال کوتاه (Isc) فراتر از ۱۴ تا ۲۰ آمپر تولید می‌کنند.

اگر جریان اتصال کوتاه یا جریان نامی پنل‌ها از آستانه تحمل ورودی MPPT اینورتر فراتر رود، پدیده قیچی شدن جریان (Current Clipping) رخ می‌دهد. در این حالت، اینورتر جریان ورودی را روی حد مجاز خود محدود کرده و انرژی مازاد تولیدی پنل‌ها هدر می‌رود. عدم توجه به این پارامتر در زمان خرید، علاوه بر کاهش بازده اقتصادی نیروگاه، خطر داغ شدن بیش از حد و آسیب به مدارهای ورودی اینورتر را به همراه دارد.

مثال عددی: چند پنل در یک استرینگ جا می‌شود؟

تا اینجا سه پارامتر را شناختیم. حالا با اعداد واقعی دو دیتاشیت، تعداد مجاز پنل در یک استرینگ را حساب می‌کنیم. فرض کنید یک اینورتر ویکترون مدل Inverter RS Smart Solar و پنل‌های جینکو مدل Tiger Neo JKM580N-72HL4-(V) دارید:

پارامتر	مقدار در دیتاشیت
حداکثر ولتاژ ورودی DC اینورتر	۴۵۰ ولت
محدوده ولتاژ MPPT اینورتر	۶۵ تا ۴۵۰ ولت
ولتاژ استارت اینورتر	۱۲۰ ولت
حداکثر جریان اتصال کوتاه ورودی اینورتر	۱۶ آمپر
ولتاژ مدار باز پنل (Voc) در شرایط استاندارد	۵۲.۳۱ ولت
جریان اتصال کوتاه پنل (Isc)	۱۴.۰۱ آمپر
ضریب دمایی ولتاژ مدار باز پنل	منفی ۰.۲۵ درصد به ازای هر درجه سانتی‌گراد

گام اول: سقف سرد، یعنی حدی که تجاوز از آن اینورتر را می‌سوزاند

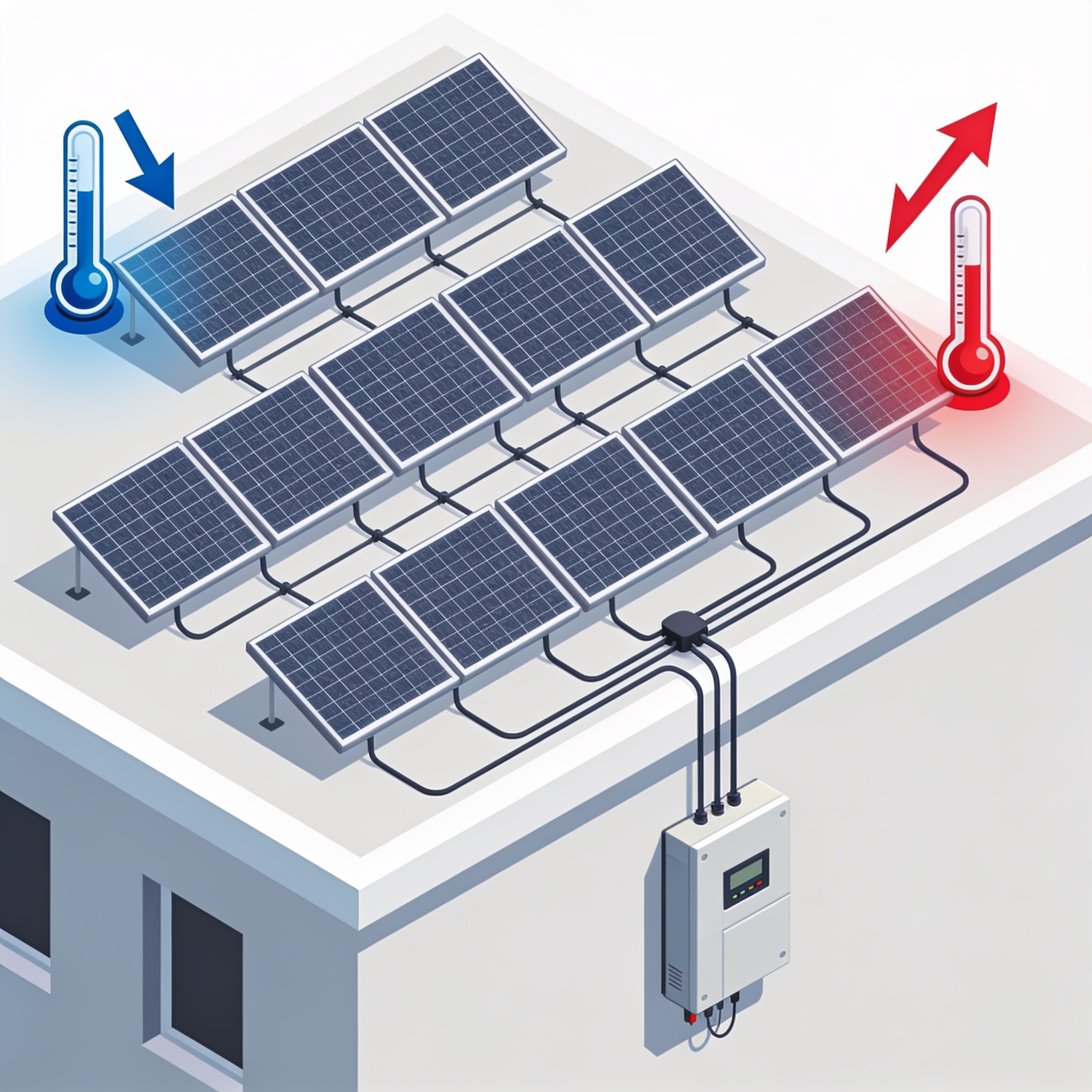

ولتاژ مدار باز پنل با سرد شدن بالا می‌رود، پس خطرناک‌ترین لحظه‌ی سال صبح یک روز سرد زمستانی است، نه ظهر تابستان. اگر سردترین دمای طراحی محل شما منفی ۱۰ درجه سانتی‌گراد باشد، انحراف دما نسبت به شرایط استاندارد ۳۵ درجه است:

ولتاژ مدار باز در منفی ۱۰ درجه برابر است با ۵۲.۳۱ ضربدر (۱ + ۰.۰۰۲۵ × ۳۵) که می‌شود ۵۶.۹ ولت به ازای هر پنل.

حالا سقف ۴۵۰ ولتی اینورتر را بر این عدد تقسیم کنید: ۴۵۰ تقسیم بر ۵۶.۹ می‌شود ۷.۹. عدد اعشاری را رو به پایین گرد می‌کنیم، چون هشتمین پنل از سقف رد می‌شود:

• ‏۷ پنل: ۷ × ۵۶.۹ = ۳۹۸ ولت — زیر سقف ۴۵۰ ولت، مجاز
• ‏۸ پنل: ۸ × ۵۶.۹ = ۴۵۵ ولت — بالاتر از سقف، ورودی DC اینورتر آسیب می‌بیند

پس حداکثر ۷ پنل در یک استرینگ. توجه کنید که این عدد به سردترین دمای محل شما وابسته است؛ در شهری سردتر باید همین حساب را با دمای پایین‌تر تکرار کنید و جواب کمتر می‌شود.

گام دوم: کف گرم، یعنی حدی که پایین‌تر از آن اینورتر روشن نمی‌شود

در گرما ولتاژ پایین می‌رود. اگر دمای سلول در اوج تابستان به ۷۰ درجه برسد، انحراف دما ۴۵ درجه بالاتر از شرایط استاندارد است:

ولتاژ مدار باز در ۷۰ درجه برابر است با ۵۲.۳۱ ضربدر (۱ − ۰.۰۰۲۵ × ۴۵) که می‌شود ۴۶.۴ ولت به ازای هر پنل.

با همان ۷ پنل: ۷ × ۴۶.۴ = ۳۲۵ ولت. این عدد هم از ولتاژ استارت ۱۲۰ ولت بالاتر است و هم داخل محدوده ۶۵ تا ۴۵۰ ولت MPPT قرار دارد، پس اینورتر در گرم‌ترین ساعت روز هم کار می‌کند. اگر می‌خواهید بدانید دست‌کم چند پنل لازم است تا دستگاه اصلاً روشن شود: ۱۲۰ تقسیم بر ۴۶.۴ می‌شود ۲.۶، یعنی کمتر از ۳ پنل در یک استرینگ هرگز اینورتر را راه نمی‌اندازد.

گام سوم: جریان، که تعداد استرینگ‌های موازی را تعیین می‌کند

جریان اتصال کوتاه هر پنل ۱۴.۰۱ آمپر است و سقف ورودی اینورتر ۱۶ آمپر:

• یک استرینگ: ۱۴.۰۱ آمپر — زیر سقف ۱۶ آمپر، مجاز
• دو استرینگ موازی: ۲ × ۱۴.۰۱ = ۲۸.۰۲ آمپر — تقریباً دو برابر سقف، همان قیچی شدن جریان و خطر داغ شدن ورودی

نکته‌ی مهم همین‌جاست: پنل‌های نسل جدید آن‌قدر پرجریان شده‌اند که یک استرینگ، ورودی MPPT را پر می‌کند. عادت قدیمی موازی بستن دو استرینگ روی یک ورودی، با این پنل‌ها دیگر جواب نمی‌دهد.

جمع‌بندی مثال

‏۷ پنل ۵۸۰ واتی در یک استرینگ، روی یک ورودی MPPT: مجموعاً ۴۰۶۰ وات. هر سه شرط برقرار است — زیر ۴۵۰ ولت در سرما، بالای ۱۲۰ ولت در گرما، و زیر ۱۶ آمپر در جریان. اگر هر کدام از این سه عدد در دیتاشیت اینورتر شما فرق داشت، همین سه گام را با اعداد خودتان تکرار کنید.

نحوه تطبیق پنل‌های پرقدرت مدرن با اینورترهای خورشیدی

پنل‌های خورشیدی مدرن به دلیل ابعاد بزرگتر، جریان خروجی بالاتری تولید می‌کنند. هنگام انتخاب اینورتر یا ذخیره‌ساز انرژی برای مصارف خانگی، تجاری یا صنعتی، باید مطمئن شوید که ورودی‌های MPPT اینورتر گنجایش پذیرش جریان‌های اتصال کوتاه فراتر از ۱۴ تا ۲۰ آمپر را دارند. تطبیق دقیق ورودی اینورتر با جریان پنل، از هدررفت سرمایه جلوگیری می‌کند.

همان‌طور که در گام دوم دیدید، دما مستقیماً روی ولتاژ کار آرایه اثر می‌گذارد؛ تاثیر دما بر باتری خورشیدی نشان می‌دهد این حساسیت در سمت ذخیره‌سازی هم وجود دارد. برای صاحبان صنایع، انتخاب درست ظرفیت ورودی اینورتر زیربنای اجرای راهکارهای مدیریت تقاضای صنعتی و کاهش هزینه‌های پیک مصرف است.

چک‌لیست مهندسی ۶ گام بازبینی دیتاشیت اینورتر قبل از خرید

برای اطمینان از سلامت تجهیزات و بهره‌مندی از حداکثر ظرفیت پنل‌ها، بازبینی دیتاشیت را طبق این چک‌لیست مهندسی انجام دهید:

1. بررسی ولتاژ استارت (Start-up Voltage): اطمینان حاصل کنید که حداقل ولتاژ DC ورودی آرایه برای فعال‌سازی الگوریتم‌های پردازش داخلی اینورتر در صبح زود کافی است.
2. تحلیل محدوده ولتاژ MPPT: ولتاژ کاری استرینگ را در گرم‌ترین شرایط محیطی بالاتر از حداقل ولتاژ MPPT نگه دارید.
3. سنجش جریان اتصال کوتاه (Isc): چک کنید که جریان Isc پنل‌ها کمتر از حداکثر جریان اتصال کوتاه مجاز ورودی اینورتر باشد، به‌ویژه در پنل‌های جدید که جریان‌هایی فراتر از ۱۴ تا ۲۰ آمپر دارند.
4. برداشتن ضریب دمایی ولتاژ از دیتاشیت پنل: بدون این عدد نمی‌توانید ولتاژ استرینگ را در سرما و گرما حساب کنید؛ همان ورودی است که در مثال عددی بالا به کار رفت.
5. بررسی حداکثر ولتاژ ورودی DC: ولتاژ مدار باز استرینگ را در سردترین شرایط سال زیر سقف ولتاژ ورودی اینورتر طراحی کنید.
6. شمردن ورودی‌های MPPT: تعداد ورودی‌های مستقل MPPT تعیین می‌کند چند استرینگ جداگانه می‌توانید ببندید — که وقتی یک استرینگ سقف جریان یک ورودی را پر می‌کند، تعیین‌کننده‌ی ظرفیت کل آرایه است.
